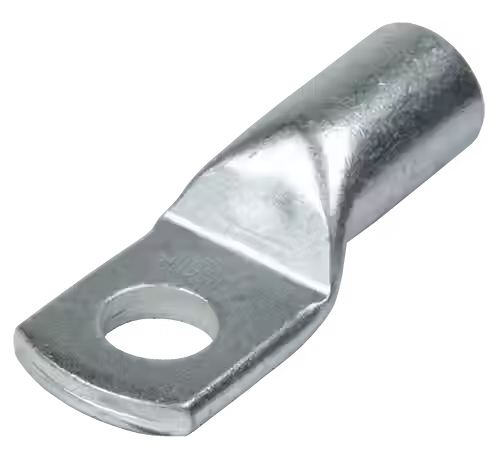

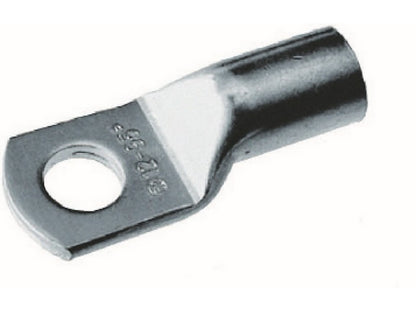

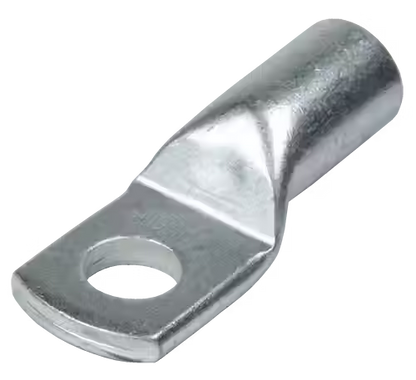

ICF356 – rett rørkabelsko
ICF356 er en rett rørkabelsko fra Intercable Tools F-serien beregnet for fine og ekstra-fine ledere. Produktidentitet og kjernefunksjon er verifisert fra produsentens materiale: ICF-serien er designet for ekstra fleksible, fin-strengete kabler, og ICF-utgavene er produsert uten inspeksjonshull.
Materiale og overflate
- Materiale: DIN EN 13600 Cu-HCP (elektrolytisk kobber, >99,95% renhet).
- Overflate: elektrofortinnet.
Dimensjoner og montering

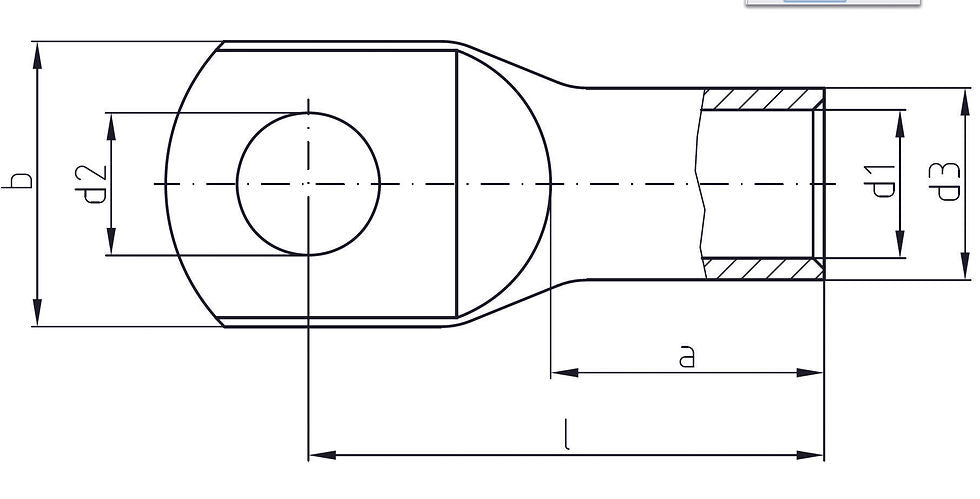

Intercable angir ICF356 som artikkel for 35 mm² ledere med skrue M6. De angitte geometriske målene for ICF356 er:
- d1 = 9,2 mm
- d3 = 12,4 mm
- d2 = 6,4 mm
- b = 18 mm
- l = 36 mm
- a = 18 mm
Designet er en rett rørkabelsko uten inspeksjonshull (ICF...SL-varianter har inspeksjonshull). På produsentens side henvises det i tillegg til kompatible krympedyser for F-serien.
Typiske bruksområder
ICF356 er beregnet for bruk med fine og ekstra-fine flertrådete ledere – det vil si elektriske lederterminaler hvor ledere med liten tråddiameter skal kobles til skrue M6. Dette utledes direkte av produsentens produkttekst.
Spesifikasjoner
- Produktnavn: ICF356.
- Serie: Intercable Tools F-serie (ICF... straight tubular cable lugs).
- Kabeltverrsnitt: 35 mm² (angitt av Intercable-tabellen).
- Skrue: M6 (angitt av Intercable-tabellen).
- Materiale: DIN EN 13600 Cu-HCP (>99,95% elektrolytisk kobber).
- Overflate: elektrofortinnet.
- Design: uten inspeksjonshull.
- Mål: d1=9,2 mm, d3=12,4 mm, d2=6,4 mm, b=18 mm, l=36 mm, a=18 mm.
- Merknad: Produsentens side refererer til kompatible krympedyser for F-serien.
Kilder
Informasjonen ovenfor er basert på Intercable Tools produktinformasjon for ICF-serien (levert av produsenten).
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
