Produktbeskrivelse
ICD30012 er en rett rørkabelsko i kobber fremstilt etter DIN 46235. Produktet er levert av WEITKOWITZ og spesifisert for en 300 mm² leder. Materialet er Cu-HCP elektrokobber med en renhet på mer enn 99,95 %; produktet fås enten elektrotinnet eller blankt.

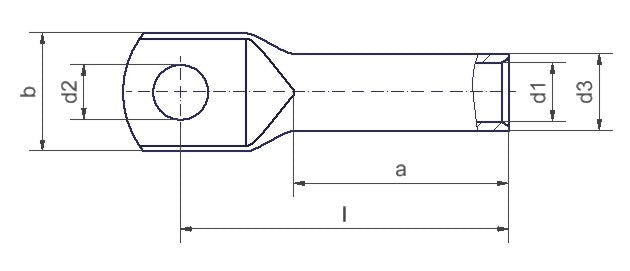

Design og dimensjoner
- Flensbolt: angitt til M12 (flens innvendig diameter d2 = 13 mm).
- Rørdimensjoner: innvendig diameter d1 = 24,5 mm, utvendig diameter d3 = 32 mm.
- Flensbredde b = 48,5 mm.
- Total lengde l = 104 mm; skaftlengde a = 50 mm.
Typiske bruksområder
ICD30012 er spesifisert for monterings- og tilkoblingsoppgaver der ledere av følgende typer brukes:
- Enkelttrådede ledere (single-stranded).
- Flertrådede ledere (multi-stranded).
- Finstrådede ledere (fine stranded).
- Ekstra finstrådede ledere (extra-fine stranded).
Dokumentasjon
Inngangs- og dimensjonsdata fremgår av Intercable’s offisielle produktside for DIN-serien / DIN 46235. Se datablad fra produsenten
Spesifikasjoner
- Produktnavn: ICD30012.
- Produsent: WEITKOWITZ.
- Type: rett rørkabelsko (tubular cable lug) i kobber, DIN 46235.
- Lederstørrelse: 300 mm².
- Materiale: Cu-HCP elektrokobber (>99,95 % renhet).
- Overflate: fås elektrotinnet eller blank.
- Skrue: M12 (flens innvendig diameter d2 = 13 mm).
- Rør innvendig diameter d1 = 24,5 mm; rør utvendig diameter d3 = 32 mm.
- Flensbredde b = 48,5 mm; total lengde l = 104 mm; skaftlengde a = 50 mm.
- Egnet for: enkelt-, fler-, fin- og ekstra finstrådede ledere.
