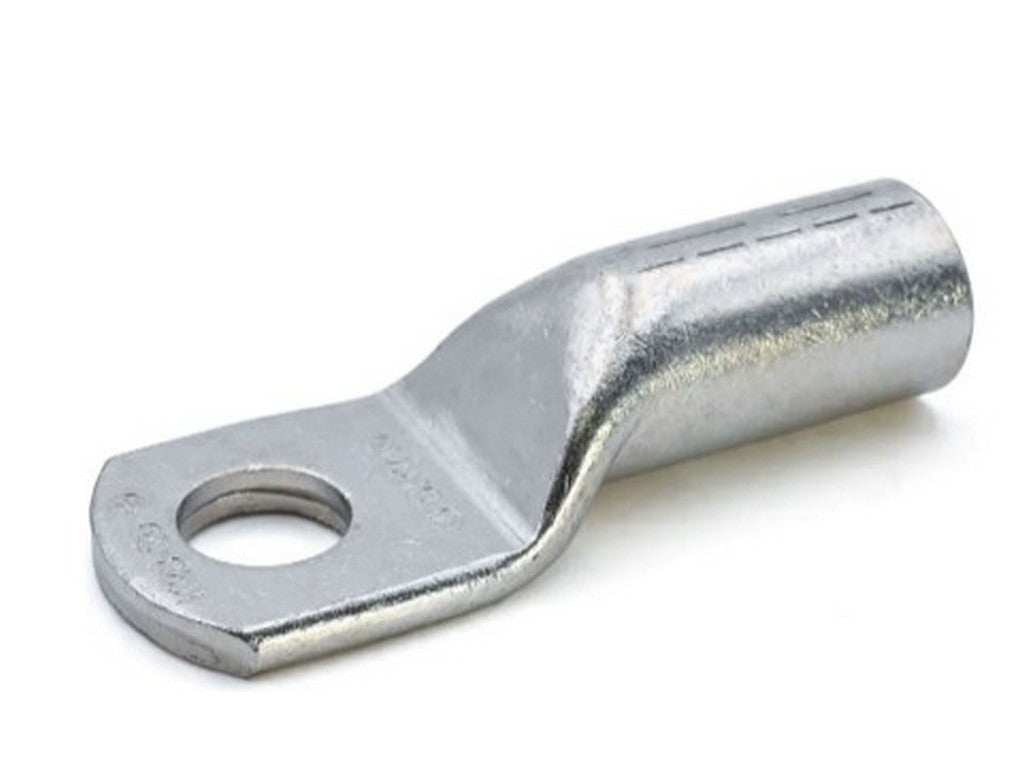

Kabelsko Kuttet fortinnet 185mm-Ø10mm; DIN 46 235

Kabelsko Kuttet fortinnet 185mm-Ø10mm; DIN 46 235

Cembre

SKU:DR185-10N

GTIN: 8051316028204

Skaffevare

Se fullstendige opplysninger

Du er ikke logget inn og ser derfor ikke prisene dine.

Produktoversikt

Heavy duty ringterminal for copper conductors fra CEMBRE (varenummer 2389230) er en ringkabelsko beregnet for tilkobling av kobberledere. Produktet er spesifisert for lav-flettede ledere opptil 185 mm² og fleksible ledere i området 150–185 mm². Ringkabelskoen har et M10 skruehull med øyehulldiameter 10,5 mm og en indre lodde- / rørdiameter (barrel) på 19,2 mm.

Materiale og elektriske parametere

Den tubulære kroppen er utført i elektrolytisk kobber med angitt renhet større enn 99,95 %, er glødet (annealed) og er elektrolytisk tinnbelagt for å motvirke oksidasjon. Maksimal driftsspenning er angitt til 35.000 V, og den angitte temperaturgrensen går fra −50 °C til 150 °C.

Installasjon og montering

Monteringsveiledningen angir de nødvendige grunnleggende trinnene ved installasjon av ringkabelskoen:

  • Velg korrekt kabelsko for Cu-lederstørrelsen.
  • Av-isoler kabelens isolasjon i en lengde tilsvarende terminalens barrel-lengde (55 mm).
  • Sett lederen inn i barrel.
  • Velg korrekt matriksstørrelse i henhold til produsentens tabell.
  • Påfør det korrekte antall krympinger som angitt i produsentens tabell.

Tiltrekkingsmoment er spesifisert til 20 Nm ved bruk av høyledende skruer og 35 Nm ved bruk av klasse 8.8 skruer.

Produktet er beregnet for bruk med Cu-ledere og er påført produsentens markeringer for lederstørrelse og stud-dimensjon på tungen.

Se datablad fra produsenten

Spesifikasjoner

  • Produsent: CEMBRE
  • Varenummer: 2389230
  • Produkt: Heavy duty ring terminal for copper conductors
  • Ledningsområde: 185 mm² (low stranded), 150–185 mm² (flexible)
  • Skrue: M10 (10 mm)
  • Øyehulldiameter: 10,5 mm
  • Indre barrel-diameter: 19,2 mm
  • Total lengde: 102 mm
  • Barrel-lengde: 55 mm
  • Materiale: Elektrolytisk kobber, renhet > 99,95 %, annealed og tinnbelagt
  • Driftstemperatur: −50 °C til 150 °C
  • Maksimal driftsspenning: 35.000 V
  • Tiltrekkingsmomenter: 20 Nm (høy-ledeevne skruer), 35 Nm (8.8 grade skruer)
  • Angitt for bruk med Cu-ledere
  • UL-listet per 486A - 486B opp til 35 kV nominell (File nr. E125401)
