Produktoversikt

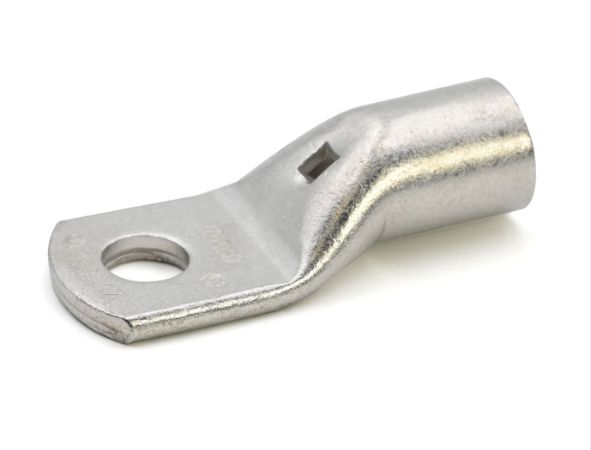

Cembre A37-M14 er en ringkabelsko designet for krympeforbindelse med kobberledere. Produktet er av typen A‑M og er utført i elektrolytisk kobber med tinnbelegg. Ringkabelskoen har en M14 bolteåpning (Ø 15 mm) og er forsynt med et inspeksjonshull (spy hole).Anvendelse og montasje
Denne ringkabelskoen anvendes for etablering av krympede forbindelser mellom kobberledere og stuss/bolter hvor en ringterminal er påkrevd. Monteringsprinsipp:- Velg korrekt kabeltverrsnitt og verktøy i henhold til produsentens tabell.
- Avisoler lederen i den lengden som anbefales i tabellen og sett lederen inn i tønnen.
- Anvend det angitte antallet krympinger og start fra flatens side av tungen.
Materiale og karakteristikker
Cembre A37-M14 er annealed (glødet) for å gi økt duktilitet og er tinnbelagt for korrosjonsbeskyttelse. Tinnbeleggingens minste tykkelse er angitt som 3 μm i produsentdokumentasjonen. Produktet er spesifisert for bruk med kobberledere.Dokumentasjon
Se datablad fra produsentenSpesifikasjoner
- Produsent: CEMBRE
- Produktnavn: Cembre A37-M14
- Type: A‑M serie, ringkabelsko (krympe-type)
- Ledningsområde: 150–185 mm² (low‑stranded 150 mm²)
- Bolteåpning: M14 (Ø 15 mm)
- Inspeksjonshull: Ja (spy hole)
- Materiale: Elektrolytisk kobber, tinnbelagt (min. 3 μm)
- Tilstand: Glødet (annealed)
- Angitte driftstemperaturer: minimum −50 °C, maksimum +150 °C
- Godkjenning i dokumentasjon: UL listet ifølge UL486A - 486B (opp til 35 kV, File nr. E125401)
