Kabelsko Kuttet fortinnet 16mm-Ø8mm; DIN 46 235

Kabelsko Kuttet fortinnet 16mm-Ø8mm; DIN 46 235

Weitkowitz

SKU:14212

GTIN: 8014212185099

Skaffevare

Se fullstendige opplysninger

Du er ikke logget inn og ser derfor ikke prisene dine.

Produktoversikt

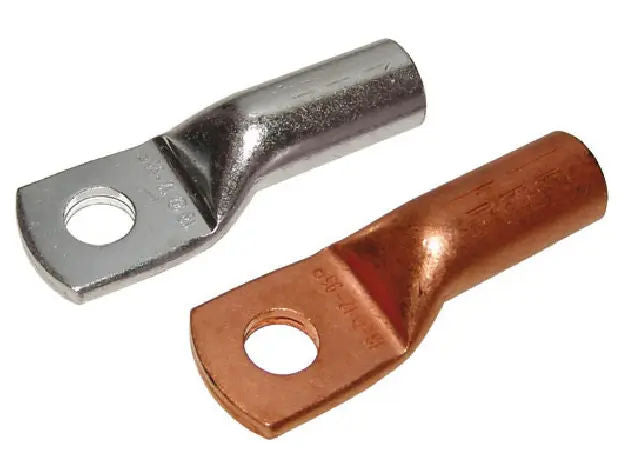

Denne Cu DIN-serie rette rørkabelskoen ICD168 er spesifisert til DIN 46235 og angitt for 16 mm² nominelt tverrsnitt. ICD168 er konstruert for bruk med solide, flertrådede, fine og ekstra-fine ledere og er produsert av Cu-HCP i henhold til DIN EN 13600. Overflaten kan være elektrofortinnet eller blank, som angitt av produsentens produktdokumentasjon.

Materiale og standarder

  • Materiale: DIN EN 13600 Cu-HCP.
  • Standard: DIN 46235.
  • Opprinnelig produsentangivelse: Intercable Tools produktserie ICD.

Typiske bruksområder

  • Brukes til tilkobling av solide ledere.
  • Brukes til tilkobling av flertrådede ledere.
  • Egnet for fine og ekstra-fine trådede ledere.

Dimensjoner og mekanisk grense

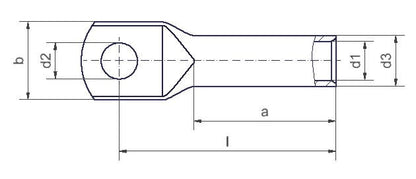

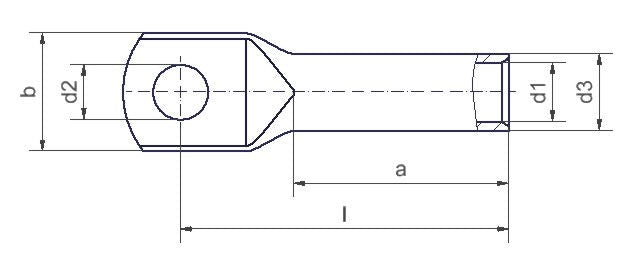

ICD168 angis med M8 skrue og de listede geometriske målene, som fremgår av produsentens tabell. Dimensjonsmessig er ICD168 spesifisert med d1 = 5,5 mm, d3 = 8,5 mm, d2 = 8,4 mm, b = 13 mm, l = 37 mm og a = 20 mm.

Dokumentasjon

Produktopplysninger og tabellverdier er dokumentert av Intercable Tools på produsentens produktside (Intercable Tools / Intercable CEE). For ytterligere tekniske detaljer henvises det til produsentens produktside som kilde.

Spesifikasjoner

  • Produktnavn: ICD168.
  • Produsent: WEITKOWITZ (angitt produsent).
  • Varenummer: ICD168 (Manufacturer part number angitt).
  • Type: Cu DIN-serie rett rørkabelsko.
  • Nominelt tverrsnitt: 16 mm².
  • Skrue: M8.
  • Materiale: DIN EN 13600 Cu-HCP (elektrolytisk kobber ifølge produsenttekst, angitt >99,95% renhet i produsentens produkttekst).
  • Overflate: elektrofortinnet (electrotinned) eller blank.
  • Dimensjoner: d1 = 5,5 mm; d3 = 8,5 mm; d2 = 8,4 mm; b = 13 mm; l = 37 mm; a = 20 mm.
  • Kilde: Intercable Tools produktside (Intercable CEE).
