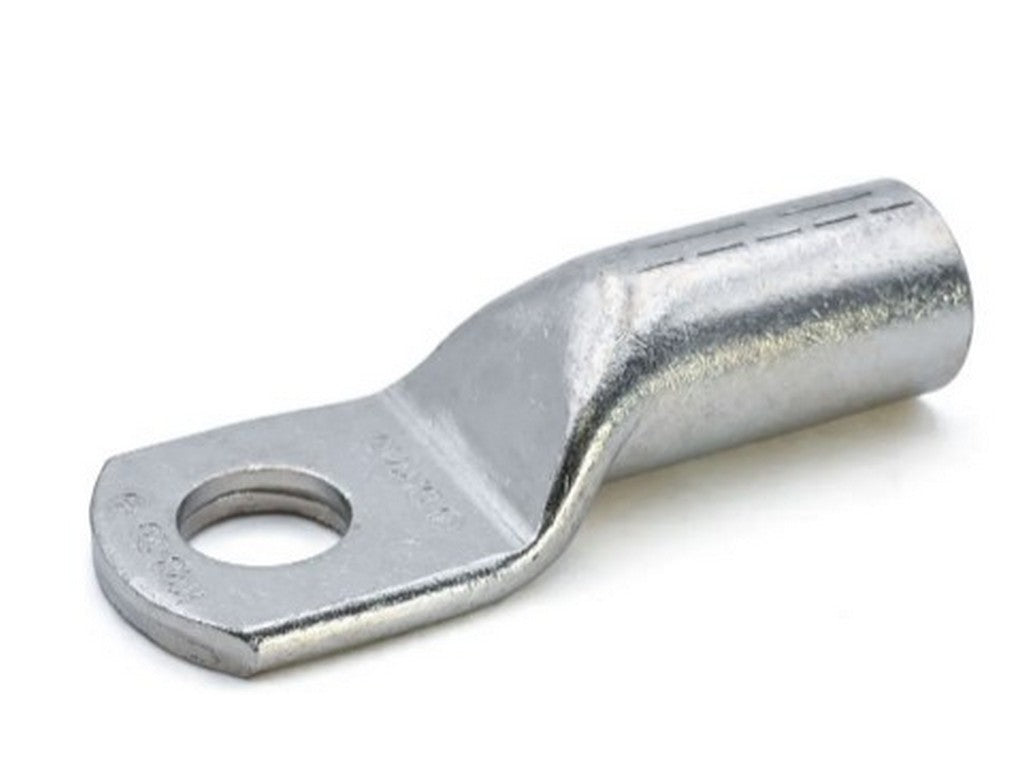

Kabelsko Kuttet fortinnet 150mm-Ø12mm; DIN 46 235

Produktoversigt

DR150-12N er en ringkabelsko fra CEMBRE, en del af DR150‑N familien. Produktet er angivet til en ledertværsnit på 150 mm² og anvender en M12 fastgørelsesskrue med skruehuldiameter ØD = 13 mm. Leverandørens varenummer: 2389224. Produktet er markeret som RoHS‑kompatibelt og refererer til standarderne DIN 46235 og UL486A‑486B.

Funktion og konstruktion

DR150-12N er udført som en ringterminal til tilslutning af en enkelt leder. Ifølge producentens produktbeskrivelse fremstilles DR‑serien med elektrolytisk kobberrør med en renhedsgrad på mere end 99,9%. Terminalerne gennemgår anlægsprocesser som annealing (glødning) og elektrolytisk tinning, hvilket ifølge producenten letter kompression (krimpning) og øger mekanisk modstandsdygtighed. Collarens længde og en affaset indføringskant er designet for at lette indsættelse af lederen og forenkle brug i krimpeværktøj. Overfladebehandlingen er tinbelægning, og krimpegeometrien angives som sekskantet (hexagonal).

Montering og moment

• Skrue: M12 (skruehuldiameter ØD = 13 mm).
• Anførte tilspændingsmomenter på producentens side: 40 Nm for højledende skruer; 50 Nm for 8.8‑klasse skruer.

Dokumentation og overensstemmelse

Produktet er angivet som RoHS‑kompatibelt og listes i producentens dokumentation med reference til DIN 46235 og UL486A‑486B. Den generelle DR‑seriebeskrivelse på producentens webside beskriver materialesammensætning, overfladebehandling og krimpegeometri som angivet ovenfor.

Specifikationer

• Produktnavn: DR150-12N.
• Producent: CEMBRE.
• Producentens varenummer: 2389224.
• Familie: DR150‑N.
• Angivet ledertværsnit: 150 mm².
• Skruegevind / skrue: M12.
• ØD (skruehuldiameter): 13 mm.
• Tilspændingsmoment (højledende skrue): 40 Nm.
• Tilspændingsmoment (8.8 klasse skrue): 50 Nm.
• Materiale: Elektrolytisk kobber (angivet renhedsgrad >99,9% på producentens side).
• Overfladebehandling: Tinplatering (angivet i produktbeskrivelse).
• Krimpegeometri: Hexagonal (angivet i produktbeskrivelse).
• Overensstemmelse: RoHS, referencer DIN 46235 og UL486A‑486B.
