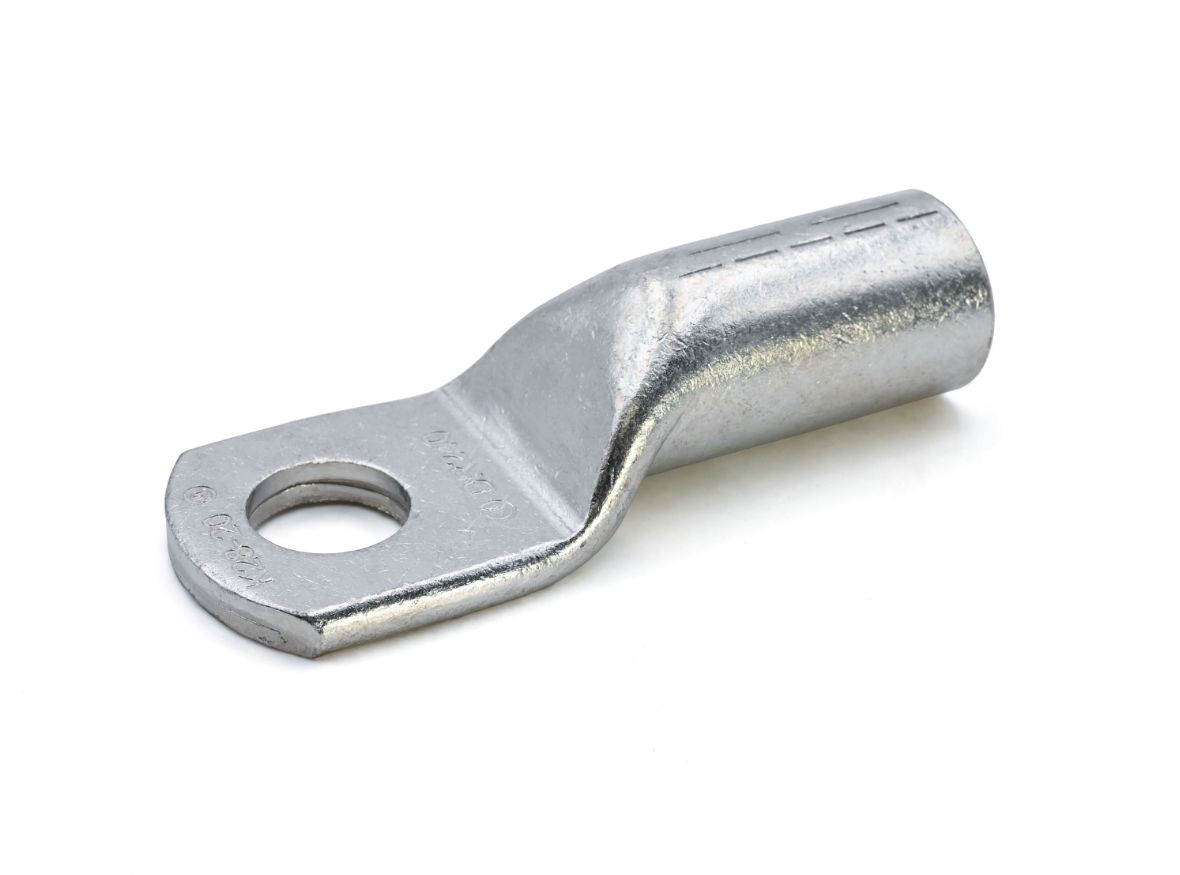

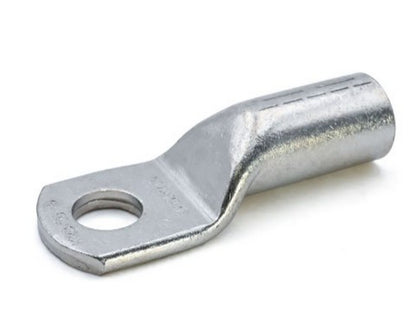

Ringkabelsko — DR150-10N
DR150-10N er en DR‑N ringkabelsko fra CEMBRE beregnet for kobberledere. Produktet er utformet som en crimp‑type kabelterminal i overensstemmelse med DIN 46235 og er spesifisert for ledningsareal 150 mm².
Hva produktet er og hvordan det anvendes
DR150-10N fungerer som en mekanisk og elektrisk forbindelse mellom en kobberleder og en boltet forankring ved hjelp av crimping. Terminalen er beregnet for bruk med kobberledere og installeres ved å føre avisolert leder inn i røret og utføre de anbefalte crimps med passende verktøy og matriser som angitt av produsenten.
- Crimp‑type for elektrisk forbindelse
- For kobberledere, fortinnet overflate
- Utformet for festing med M10 skrue og øyeåpning ø 10,5 mm
Installasjon og dokumentasjon
Produsentens installasjonsanvisninger angir valg av korrekt terminalstørrelse, passende crimp‑verktøy og avisoleringslengde før crimping. For DR150-10N er avisoleringslengden angitt som 43 mm i produsenttabellen. Ytterligere installasjons‑ og tekniske opplysninger finnes i produsentens datablad.

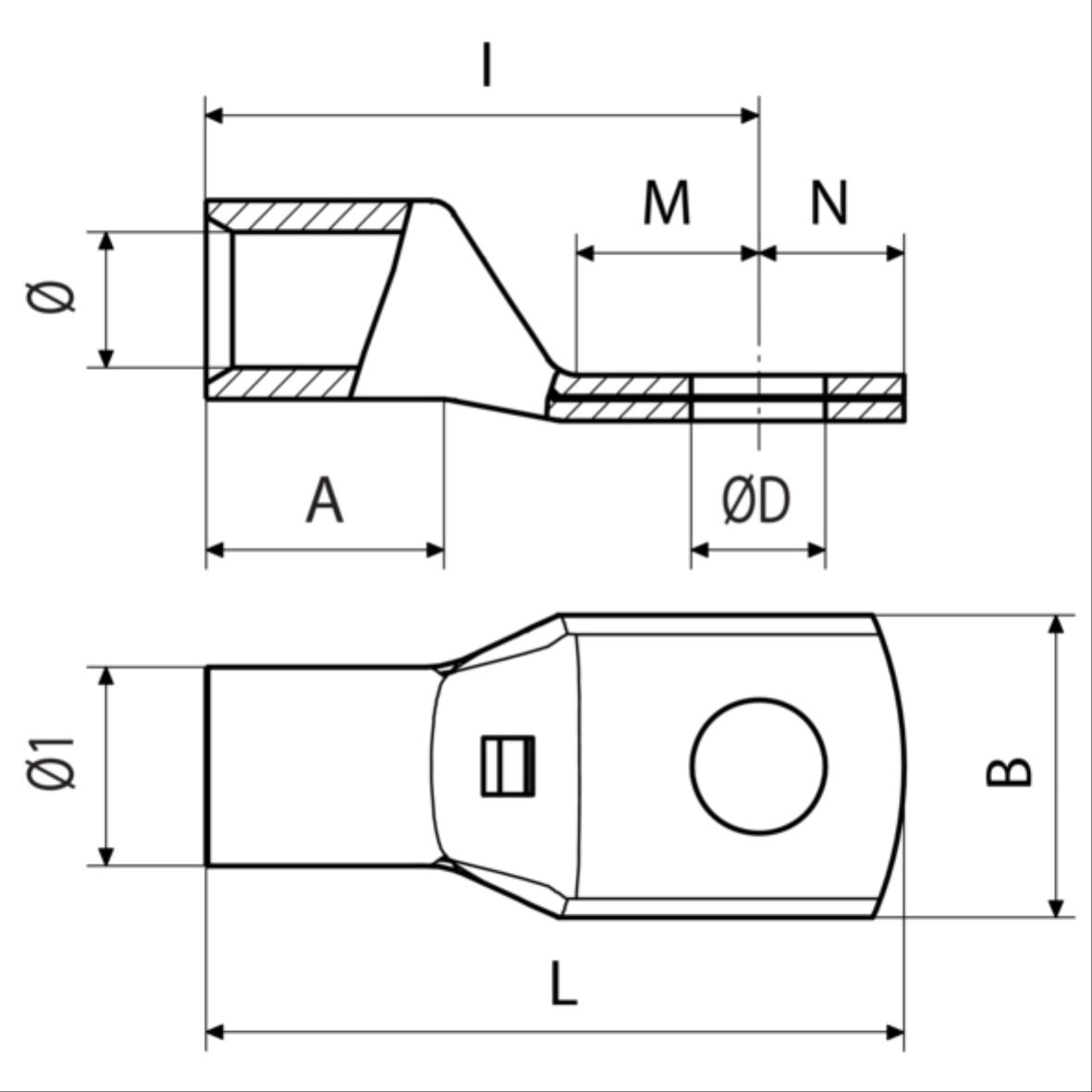

Spesifikasjoner
- Type: DR150-10N (DR‑N ringkabelsko)
- Konduktortverrsnitt: 150 mm²
- Skrue: M10
- Øye diameter: 10,5 mm
- Materiale: elektrolytisk kobber, renhet > 99,9%
- Overflate: fortinnet (min. 3 µm)
- Standard: i henhold til DIN 46235
- UL‑listing: UL486A‑486B, filnr. E125401 (US & Canada)
- Driftstemperatur: −50 °C til 150 °C
- Avisoleringslengde (produsentens tabell): 43 mm
- Anvendelse: for bruk med kobberledere, crimp‑type terminal
