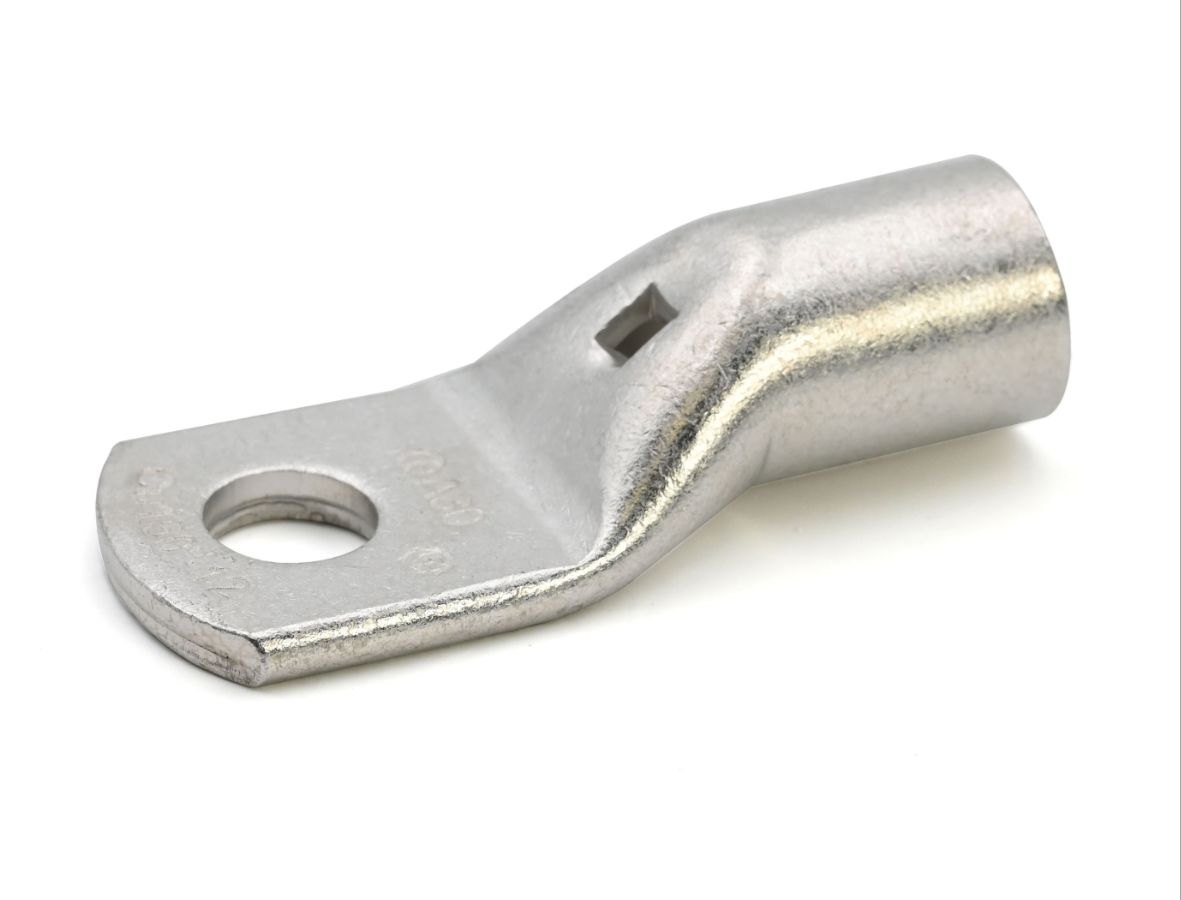

Rørkabelsko — Cembre A2-M4
Cembre A2-M4 er en rørkabelsko i A-M-serien beregnet for crimp-terminering av kobberledere. Produktet er utført i elektrolytisk kobber med en renhet på minst 99,9 % og er elektrolytisk fortinnet. Cembre A2-M4 er spesifisert til et ledertverrsnitt på 10 mm² og har en monteringsskrue M4 med hulldiameter (ØD) 4,3 mm.
Hva produktet gjør og hvordan det brukes
Cembre A2-M4 brukes som en mekanisk og elektrisk forbindelse mellom en kobberleder og et fast monteringspunkt ved hjelp av en skrue. Forbindelsen etableres ved å sette den avisolerte lederen inn i røret på kabelskoen og utføre det antallet crimps som produsenten angir, slik at leder og kabelsko danner en permanent crimpforbindelse. Produktet er beregnet for bruk med kobberledere og er UL-listet til UL486A-486B (File nr. E125401).
Installasjon i korte trekk
- Velg kabelsko som passer til lederens tverrsnitt (10 mm² for A2-M4).
- Velg korrekt crimpverktøy og dorn/former i henhold til produsentens tabell.
- Avisoler lederen til den anbefalte lengden uten å skade enkelttråder.
- Sett lederen helt inn i rørkabelskoens tønne og utfør det angitte antallet crimps, startende fra tungekantens side.
- Sørg for at alle crimp-operasjoner utføres med de-energitiserte ledere.
Dokumentasjon
Tekniske detaljer og tabellopplysninger finnes i produsentens datablad:
Spesifikasjoner
- Produktnavn: Cembre A2-M4
- Serie: A-M
- Anvendelse: til kobberledere (crimp-terminering)
- Lederstørrelse: 10 mm²
- Skrue: M4
- Hulldiameter (ØD): 4,3 mm
- Materiale: elektrolytisk kobber, ≥99,9 % renhet
- Belegg: fortinnet (min. 3 μm)
- UL-listing: UL486A-486B (File nr. E125401)
- Maks. driftstemperatur: 150 °C
