Produktoversikt
Denne enpolede jordings- og kortslutningsanordningen fra HORSTMANN (Art. No. 61-0104-003) er beregnet for midlertidig jording eller jording og kortslutning av frakoblede AC-systemer. Produktet er spesifisert i samsvar med IEC 61230 (VDE 0683-100) og leveres med fleksible kobberledere med transparent isolasjon.Teknisk beskrivelse

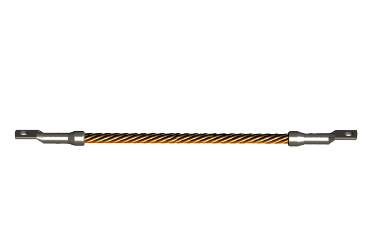

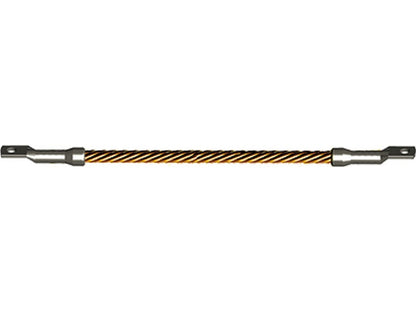

Enheten består av en 2.000 mm lang kabel-/ledningsforbindelse med kabelsko i begge ender. Kabelarealet er 70 mm² og den nominelle kortslutningsstrømmen er angitt til Ir = 13,8 kA (tr = 1 s). Kabelskoene på begge ender har et monteringshull på 13 mm. Kablene er sammensatt av høyfleksible kobberledere med transparent isolasjon.Ytterligere dokumentasjon
Den offisielle produsentdokumentasjonen beskriver også en ny sikkerhetsfunksjon i serien med et temperaturfølepunkt i hvert sammenkoblingselement, som irreversibelt endrer farge ved høye kortslutningsstrømmer, samt en QR-kode i sammenkoblingselementet med tilgang til digital brukerveiledning. For tekniske detaljer og komplett produktinformasjon henvises til produsentens flyer/datablad: Se datablad fra produsentenTypiske anvendelser
- Brukes til midlertidig jording av frakoblede AC-systemer.
- Brukes til midlertidig jording og samtidig kortslutning av frakoblede AC-systemer.
Spesifikasjoner
- Produsent: HORSTMANN
- Artikkelnummer: 61-0104-003
- Kabeltverrsnitt: 70 mm²
- Nominell kortslutningsverdi: Ir = 13,8 kA (tr = 1 s)
- Ledning-/kabellengde: 2.000 mm
- Kabelsko: hver ende med kabelsko med 13 mm hull
- Konstruksjon: kabler sammensatt av høyfleksible kobberledere med transparent isolasjon
- Spesifikasjon/standard: IEC 61230 (VDE 0683-100)
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
