Enpolet jordings- og kortslutningsanordning
Denne enpolede jordings- og kortslutningsanordningen fra HORSTMANN (varenr. 61-0103-002) er beregnet for midlertidig jording av vekselstrømsanlegg. Produktets kjernefunksjon og konstruksjon er dokumentert på produsentens produktside og beskrives nedenfor.
Beskrivelse

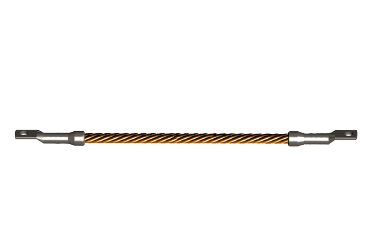

Anordningen består av en høyfleksibel kobberline med en tverrsnittsverdi på 50 mm². Begge ender er utstyrt med kabelsko, hver med et borehull på 13 mm. Den målte kortslutningsstrømstyrken (nominell verdi Ir) er angitt til 9,9 kA for en varighet tr = 1 s. For det angitte varenummeret (61-0103-002) er linelengden 1.500 mm. Produktet er fremstilt i samsvar med IEC 61230 (VDE 0683-100).
Typiske bruksområder
Enpolet jordings- og kortslutningsanordning brukes til:
- midlertidig jording av AC-installasjoner ved frakobling og vedlikehold.
Den enpolede utførelsen er designet for å jorde individuelle ledere eller komponenter etter korrekt arbeidssekvens.
Montering og betjening
- Begge kabelskoene har borehull Ø 13 mm og kan monteres med passende fase- og jordklemmer.
- Linelengden for varenr. 61-0103-002 er 1.500 mm; denne lengden skal benyttes ved planlegging av forbindelse mellom jordpunkt og det aktuelle ledersystemet.
For komplett og autoritativ dokumentasjon henvises til produsentens produkttekst.
Spesifikasjoner
- Produkt: Enpolet jordings- og kortslutningsanordning, varenr. 61-0103-002.
- Konstruksjon: Høyfleksibel kobberline.
- Kobberline tverrsnitt: 50 mm².
- Nominell verdi Ir: 9,9 kA (tr = 1 s).
- Linelengde: 1.500 mm (varenr. 61-0103-002).
- Kabelsko: På begge sider med borehull Ø 13 mm.
- Standard: IEC 61230 (VDE 0683-100).
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
