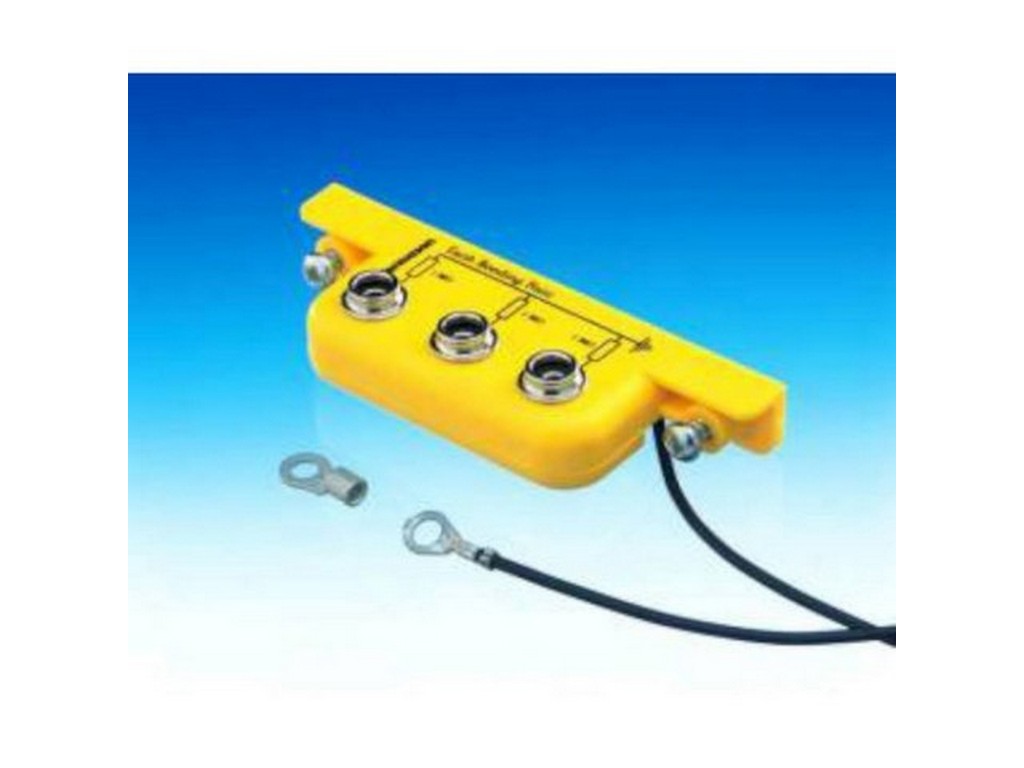

Denne slanke jordingsterminal (jordforbindelsesskinne) fra DESCO, modell DESCO del 231345, er en lavprofil løsning designet for montering under arbeidsbord med smale forkantoverheng. DESCO del 231345 leveres med en 3 m jordledning og tre 10 mm stud-tilkoblinger, hver med en innebygd nominell 1 MΩ motstand vurdert til 1/2 W.
Funksjon og oppbygning
- Hus: støpt gul ABS-plast med sveiset bakdeksel.
- Tilkoblinger: 3 x 10 mm studer med individuell 1 MΩ motstand per stud.
- Montering: omvendt monterte skruer holdt av selvretinerende skiver; avstand mellom skruesentere 90 mm.
- Dimensjoner: ca. 109,5 mm bred x 37 mm lang x 16 mm dyp (dybde 16 mm egnet for smale bordforkanter).
Typiske anvendelser
- Tilkobling av håndleddsrem til et jordpunkt via stud (operatør kobler håndleddsrem til stud).
- Tilkobling av arbeidsoverflate til jord via en separat stud.
- Ekstra stud kan anvendes for gjestetilslutning eller for å jorde et annet element, f.eks. en vogn ("guest use" angitt i produsentens dokumentasjon).
Sikkerhet og ytelse
Hver innebygde 1 MΩ motstand er vurdert til 1/2 W. Ifølge produsenten begrenser motstanden i tilfelle feilstrøm ved 240 V til mindre enn 0,3 mA; motstanden kan motstå 500 VDC i 6 minutter. Databladet henviser dessuten til EN 61340-5-2 for nominelle motstandsverdier i jordforbindelsessystemer.
Dokumentasjon
Ytterligere tekniske detaljer og mål fremgår av produsentens datablad: Se datablad fra produsenten
Spesifikasjoner
- Produsent: DESCO
- Type / modell: DESCO del 231345 (Slim EBP Bar)
- Antall studer: 3 x 10 mm
- Innebygd motstand: 1 MΩ per stud, vurdert 1/2 W
- Kabel: leveres med 3 m jordledning
- Materiale: gul ABS-plast, sveiset bakdeksel
- Dimens. (ca.): 109,5 mm (bred) x 37 mm (lang) x 16 mm (dyp)
- Avstand mellom skruesentere: 90 mm
- Montering: omvendt monterte skruer holdt av selvretinerende skiver; leveres med skruer og ekstra ringkabelsko
- Motstandens withstand: 500 VDC i 6 minutter (angitt i produsentens datablad)
