Produktoversikt

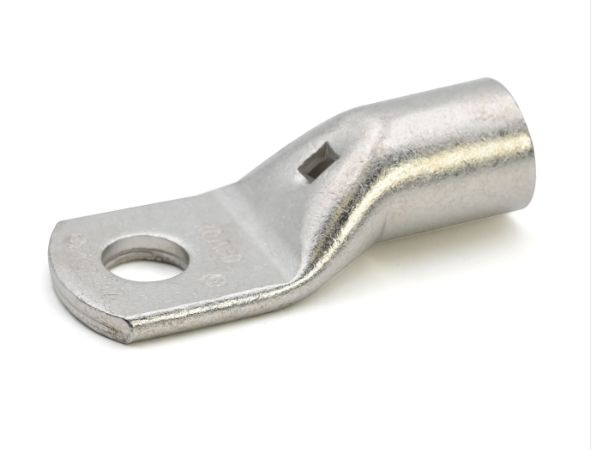

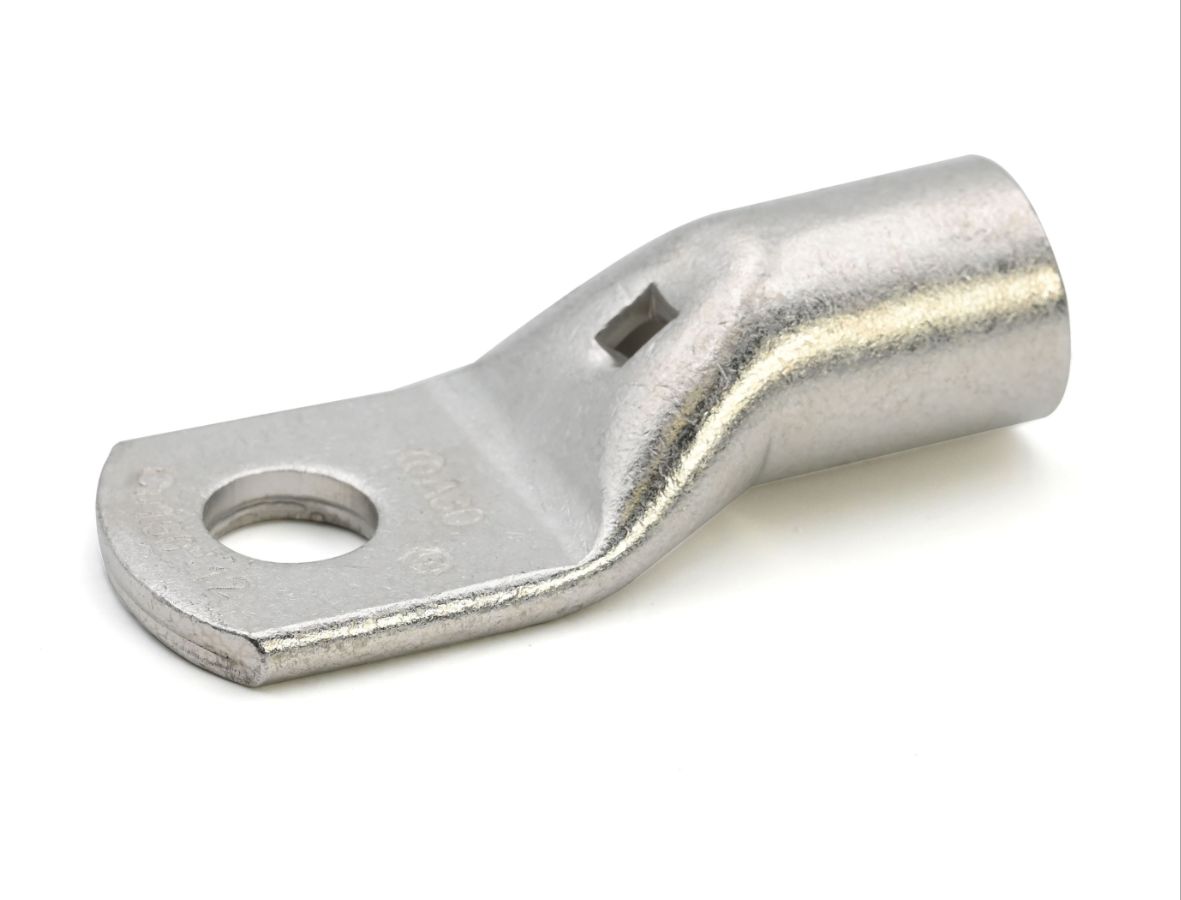

Cembre A‑M A5‑M6 er en ringterminal (crimp-lug) i A‑M serien fra Cembre beregnet for krympeterminering av kobberledere. Produktet er fremstilt av elektrolytisk kobber (min. 99,9 %) og er glødet. Overflaten er forsynt med tinnbelegg (min. 3 μm) for å redusere oksidasjon. A‑M seriens lugs er UL-listet i henhold til UL486A‑486B (File nr. E125401). A5‑M6-varianten er verifisert for et ledertverrsnitt på 25 mm² og har et M6 skruehull.Funksjon og teknisk anvendelse
Produktet anvendes som krympeterminal for elektriske forbindelser med kobberledere. Cembre A‑M A5‑M6 overfører elektrisk forbindelse mellom leder og boltet kontaktpunkt ved hjelp av mekanisk crimpeprosess. Serien er spesifisert for bruk med kobberledere og er en krympetype av ledningsterminering. Dokumentasjonen angir dessuten et driftstemperaturområde for serien på −50 °C til 150 °C.Installasjon og montering
Følgende installasjonsprinsipper er angitt i produsentens dokumentasjon og gjelder for Cembre A‑M A5‑M6:- Velg korrekt connector svarende til lederens størrelse.
- Velg passende krympeverktøy og dorn (die) som angitt i tabellene.
- Avmantle lederen til den anbefalte lengden uten å beskadige trådene.
- Sett lederen helt inn i terminalens sylinder.
- Anvend det spesifiserte antall krympinger, begynnende fra tungen av lugs.
Dokumentasjon
Se datablad fra produsentenTypiske anvendelser
Cembre A‑M A5‑M6 anvendes til krympeterminering av kobberledere med et verifisert ledertverrsnitt på 25 mm² og som forbindelsespunkt ved et M6 skruehull (boltet forbindelse). Dette er angitt direkte i produsentens dokumentasjon.Spesifikasjoner
- Produsent: CEMBRE
- Produsentens varenummer: 2418520
- Serie: A‑M
- Variant: A5‑M6
- Anvendelse: Krympetype ledningsterminering for kobberledere
- Leder tverrsnitt: 25 mm²
- Skrue/hull: M6
- Materiale: Elektrolytisk kobber, min. 99,9 %, glødet
- Belegg: Tinnplating, min. 3 μm
- UL-listet: UL486A‑486B (File nr. E125401)
- Driftstemperaturområde: −50 °C til 150 °C
