Hipot-tester 5,5kV/100mA AC 6kV/100mA DC-isolasjon 0,1-6kV DC

Hipot-tester: HA 1885J

Beskrivelse

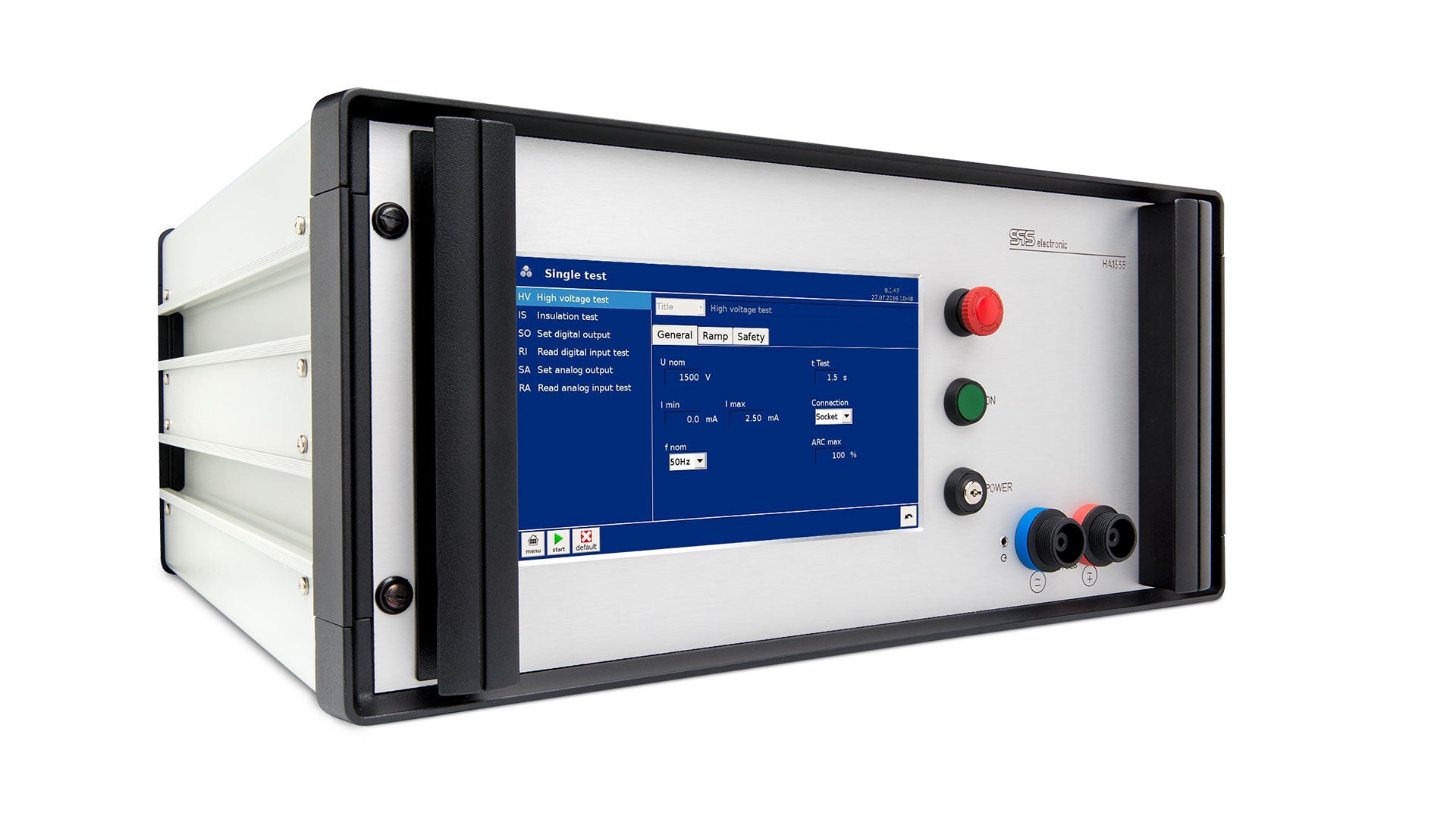

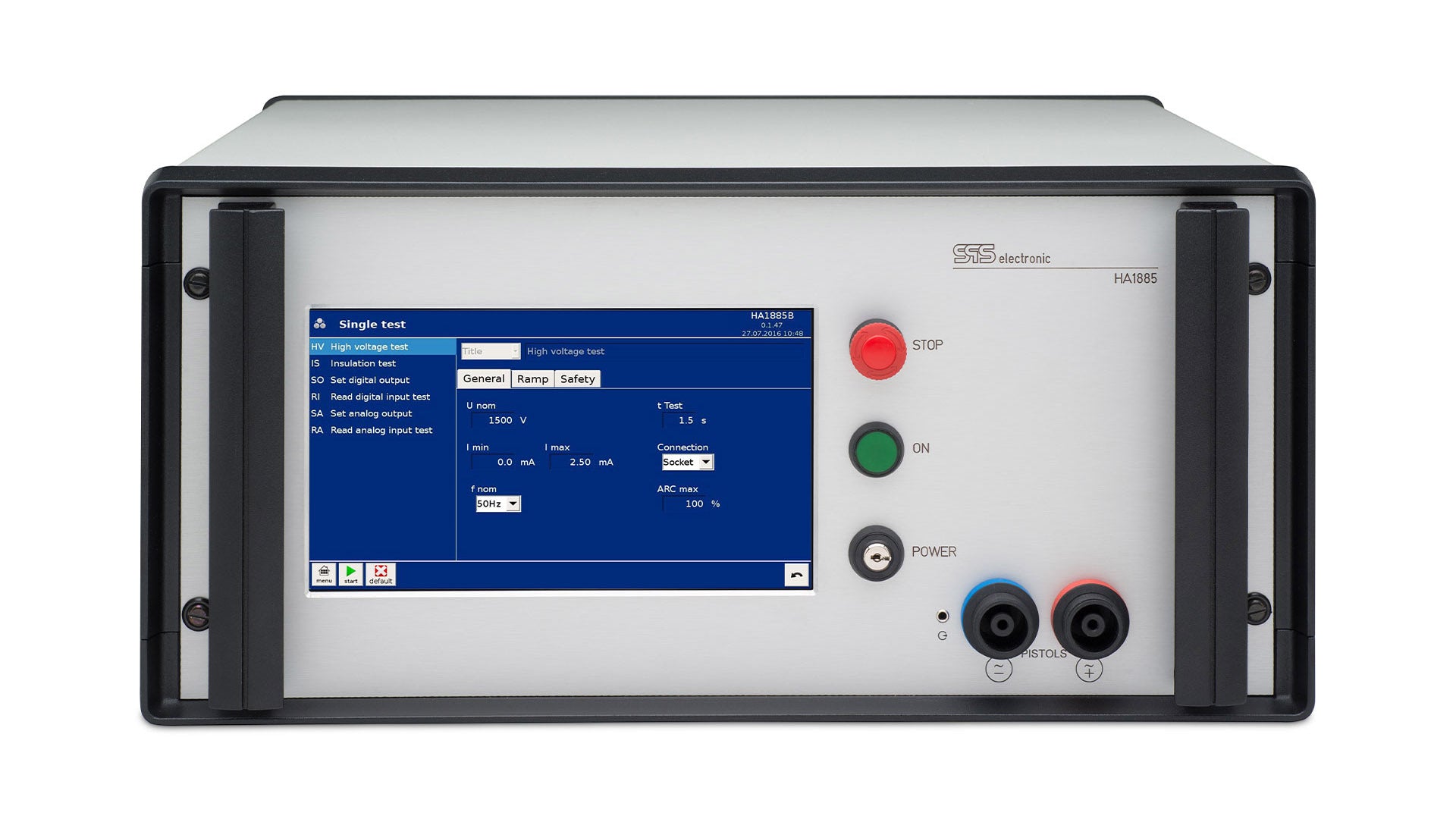

HA 1885J fra SPS-ELECTR er en 19" / 5 HU rackmontert hipot-tester som kombinerer høyspenningstest (AC og DC) og isolasjonsmåling i ett instrument. Enheten har en integrert 10,1" touch fargedisplay for betjening og programmerbar testlogikk. HA 1885J har en høyspenningsgenerator med en angitt effekt på 500 VA og en kortslutningsstrøm spesifisert til 200 mA.

Tekniske hovedpunkter

• AC høyspenningsområde: 100 V – 5.500 V
• AC utgangsstrøm: 0 mA – 100 mA
• AC kortslutningsstrøm: > 200 mA
• DC høyspenningsområde: 100 V – 6.000 V
• DC utgangsstrøm: 0 mA – 100 mA
• DC restbølge (residual ripple): < 3 %
• Isolasjonsmåling (DC) spenningsområde: 100 V – 6.000 V
• Måleområde for isolasjonsmotstand (spenningsavhengig): 250 kΩ – 6 GΩ
• Valgfri ARC-deteksjon: 0 % – 100 %
• Høyspenningsgenerator: 500 VA (kortslutningsstrøm angitt 200 mA)

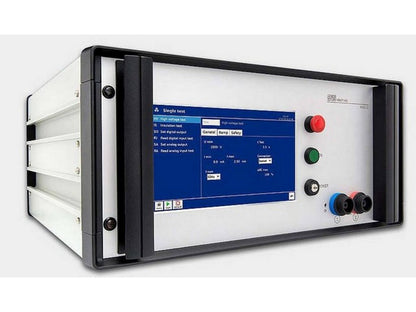

• Betjening: 10.1" TFT touch fargedisplay
• Strømforsyning: 90 V – 250 V, 50/60 Hz

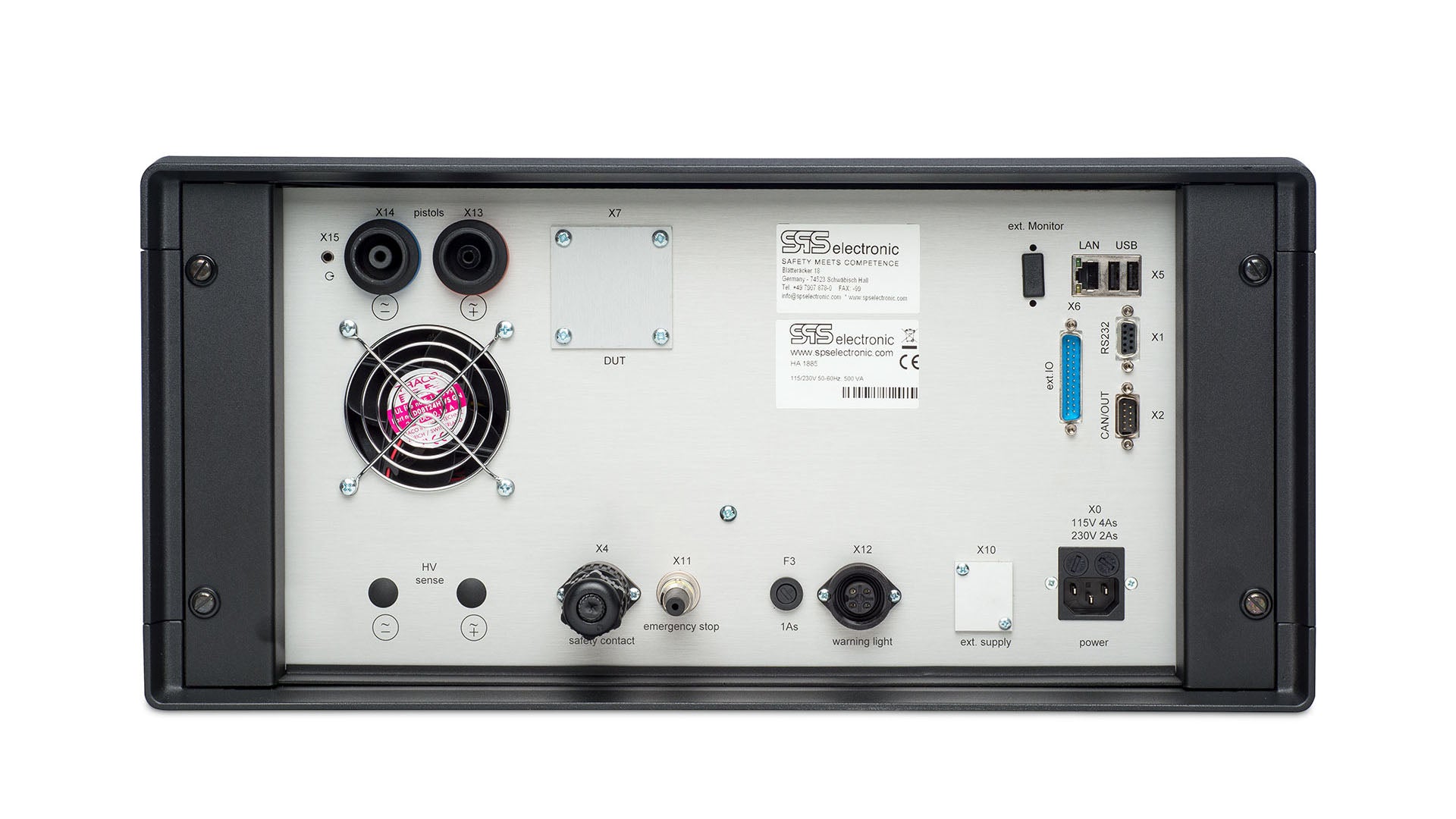

• Grensesnitt: USB, RS-232, Ethernet/LAN, CAN
• Digitale/analoge grensesnitt: Digital grensesnitt 24 VDC; Analog grensesnitt 10 VDC
• Programmerbare I/O: 8 input + 8 output; 2 x input + 1 x output
• Minne: Opptil 64 GB
• Dimensjoner (ca.): H 222 mm × B 483 mm × D 491 mm; Vekt: 24 kg

For detaljert teknisk informasjon og komplette tabellverdier henvises til produsentens datablad.

Se datablad fra produsenten

Typiske bruksområder

HA 1885J brukes til sikkerhetstest og målinger av høyspenning samt isolasjonsmotstand i forbindelse med testprogrammer, hvor det kreves høyspenning- og isolasjonsmåling i overensstemmelse med nasjonale og internasjonale standarder (IEC, EN, UL, VDE osv.).

Spesifikasjoner

• Produkt: HA 1885J (19" / 5 HU rack)
• AC spenningsområde: 100–5.500 V
• AC utgangsstrøm: 0–100 mA
• AC kortslutningsstrøm: >200 mA
• DC spenningsområde: 100–6.000 V
• DC utgangsstrøm: 0–100 mA
• DC residual ripple: <3 %
• Isolasjonsmåling: 100–6.000 V; måleområde 250 kΩ–6 GΩ
• ARC-deteksjon (valgfri): 0–100 %
• Generator: 500 VA (kortslutningsstrøm angitt 200 mA)
• Display: 10,1" touch fargedisplay
• Mål/vekt: H222 × B483 × D491 mm; 24 kg
• Strømforsyning: 90–250 V, 50/60 Hz
• Grensesnitt: USB, RS-232, Ethernet/LAN, CAN; digital 24 VDC; analog 10 VDC

Kilde

Se datablad fra produsenten
