Høyspent relé

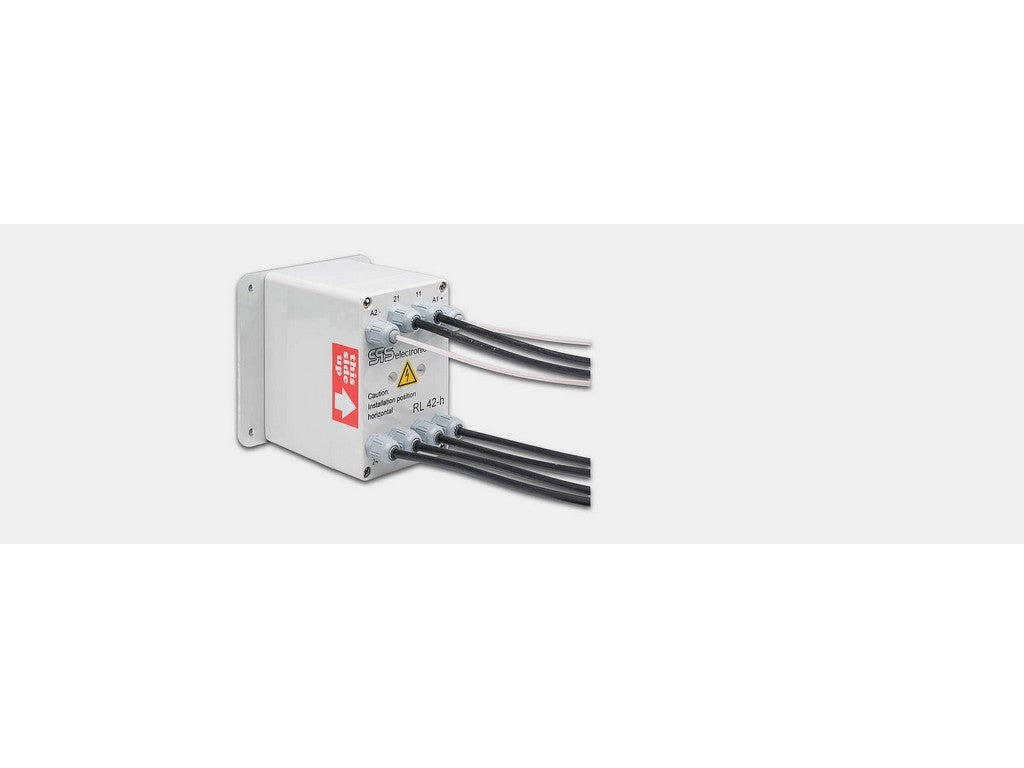

Højvolts elektromekanisk relæ - RL 42-H

RL 42-H er et højvolts elektromekanisk relæ fra SPS-ELECTR designet til at koble op til 10.000 VAC. Produktet har dobbeltpolet dobbeltkastede kontakter (double pole double throw) og leveres med frie kabelender på 2 m for tilslutning.

Funktion og betjening

• Kontakttype: dobbeltpolet dobbeltkastet (DPDT).
• Excitationsspole: 24 VDC ved 0,20 A (coilspecifikation ved 20 °C) med en spolemodstand på 115 Ω.
• Tilslutninger: frie kabelender, 2 m lange.
• Kontakten er specificeret til at skifte op til 10.000 VAC og en maksimal belastningskapacitet på 10.000 VA (ohmsk belastning).

Typiske anvendelser

Ifølge producenten anvendes RL 42-H særligt i kombinerede sikkerheds- og funktionstestsystemer til test af elektrotekniske produkter. Relæet er udviklet til situationer, hvor både høje spændinger (op til 10.000 VAC) og krav til præcis kontaktkvalitet ved lave målesignaler forekommer.

Dokumentation

Se datablad fra producenten

Specifikationer

• Produktnavn: RL 42-H
• Kontakter: double pole double throw
• Spole: 24 VDC, 0,20 A (ved 20 °C)
• Spolemodstand: 115 Ω (20 °C)
• Forbindelser: frie kabelender, 2 m
• Skiftespænding / kapacitet: 10000 VAC / maks. 10000 VA (ohmsk belastning)
• Testspænding kontakt / spole: 25000 VDC
• Isoleringsspænding: 25000 VDC
• Maks. skifte-strøm: 10 A AC
• Maks. kontinuerlig strøm: 30 A AC / DC
• Overgangsmodstand: < 30 MΩ
• Max. skiftefrekvens: 3 skift/s
• Mekaniske skiftekredse: > 1×10^6
• Vibrationsmodstand: 10–55 Hz / g 5
• Stødstyrke: g - 11 ms 5
• Materiale bærer: PBT GF30
• Beskyttelsesgrad: IP20
• Fastgørelse: 4-huls panelmontering
• Temperatur, opbevaring / drift: -25 °C – 40 °C / 5 °C – 55 °C
• Dimensioner (ca.): H 125 mm, B 120 mm, D 120 mm
• Vægt (ca.): 2 kg

Kilde: SPS-ELECTR datablad for RL 42-H
