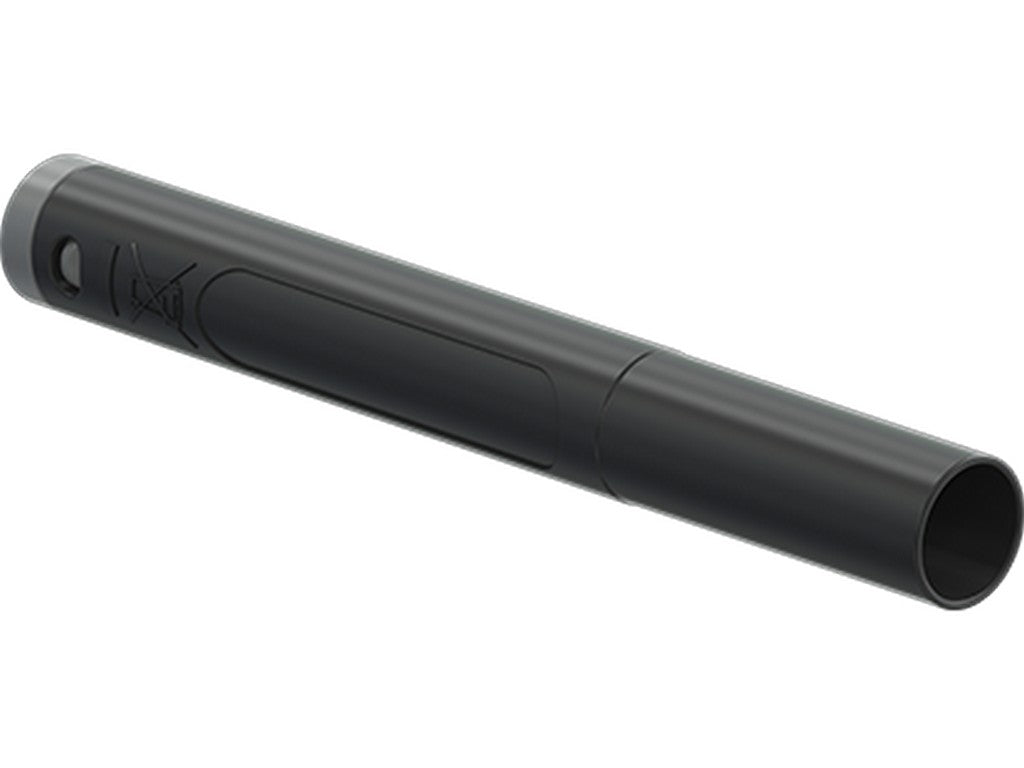

Denne teststikmodel er et inline, ekstra-slim Ø 4 mm testplug designet til selvmontering af testledninger. SAL-4N-39-TW har en fjederbelastet MULTILAM-kontakt, loddeforbindelse og en stiv isolerende hylsterløsning. Komponentens konstruktion og tekniske data fremgår af producentens datablad (08.2024) og er angivet nedenfor.
Dokumentation
Den officielle producentdatablad indeholder komplet teknisk data og godkendelsesoplysninger: Se datablad fra producenten
Typiske anvendelser
Designet til selv-assembly af testledninger (self-assembly of test leads), som angivet af producenten.
Teknisk beskrivelse
SAL-4N-39-TW er udført med en 4 mm plug-diameter og en ekstra slank profil. Den fjederbelastede MULTILAM-kontakt giver mekanisk kontakttryk, og elektriske forbindelser etableres via lodning. Det stive isolerende hylster er integreret i designet som angivet i databladet.
Specifikationer
Produktnavn: SAL-4N-39-TW (Item number 66.2040-*)
Producent: STAUBLI
Producentens varenummer: 662040-21
Plugdiameter: 4 mm
Yderdiameter: 8.0 mm
Kontakt: fjederbelastet MULTILAM
Forbindelse: loddeforbindelse (solder connection)
Isolering: stiv isolerende hylster
Acceptabel kabelmaksimum: op til Ø 3.9 mm / 2.5 mm²
Rated values: 1000 V, CAT II, 32 A / 600 V, CAT III, 32 A
