Produktoversikt

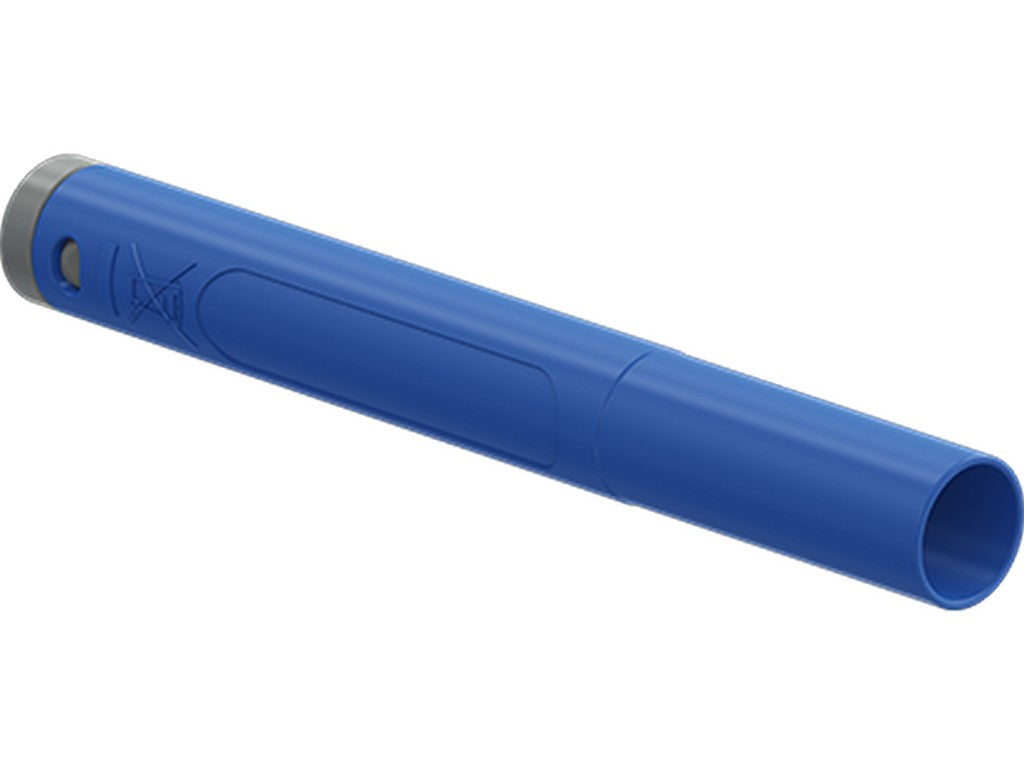

Denne in-line 4 mm pluggen, SACR25-4N-39-TW fra STAUBLI, er et ekstra slankt testtilbehør designet for selvmontering av testledninger. SACR25-4N-39-TW har en fjærbelastet MULTILAM-kontakt, en stiv isolerende hylse og bruker krympforbindelse for lederterminering.Funksjonelle egenskaper
- In-line, ekstra slank konstruksjon med diameter på pluggsystemet: 4 mm.
- Fjærbelastet MULTILAM-kontakt for kontakttrykk og elektrisk forbindelse.
- Stiv isolerende hylse for mekanisk støtte og isolasjon.
- Krympforbindelse (crimp) for lederterminering.
Dokumentasjon
Produsentens tekniske datablad inneholder de verifiserte detaljene og dato for dokumentet (08.2024).
Typiske anvendelser
SACR25-4N-39-TW er beregnet for selvmontering av testledninger og er spesifisert som et testtilbehør i henhold til IEC EN 61010-031. Produktet anvendes der en ekstra slank, 4 mm in-line pluggforbindelse til testledninger er påkrevd.
Spesifikasjoner
- Produktnavn: SACR25-4N-39-TW (varenummer 66.2044-*)
- Diameter på pluggsystem: 4 mm
- Ytterdiameter: 8.0 mm
- Maks. kabeldiameter: 3.9 mm
- Maks. ledertverrsnitt: 2.5 mm²
- Kontaktmateriale (base): CuZn
- Overflatebehandling kontakt: Ni (nikkel)
- Rated values: 1000 V, CAT II / 32 A og 600 V, CAT III / 32 A
- Forbindelsestype: Crimp (krympforbindelse)
- Kontaktprinsipp: Fjærbelastet MULTILAM
- Isolerende hylse: Stiv
- Standard: Test accessory acc. to IEC EN 61010-031
- Godkjenning: UR
- Datablad dato: 08.2024
Kilder
- Produsentens datablad: Se datablad fra produsenten
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
