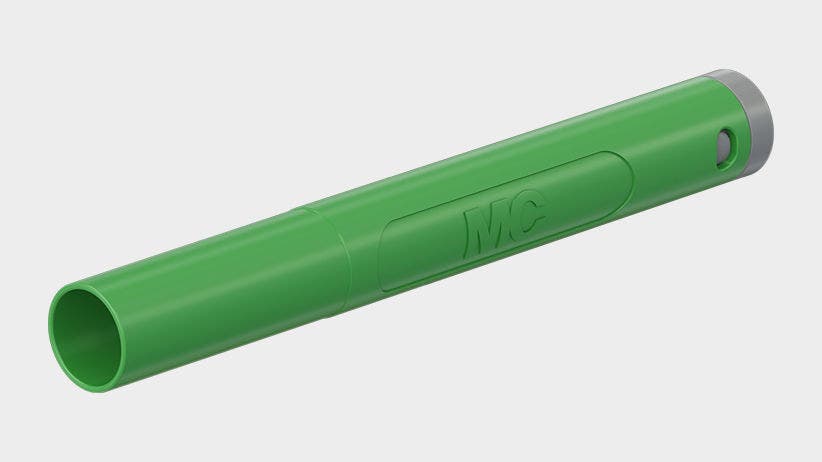

Denne in-line, ekstra slanke 4 mm stikforbindelse fra STAUBLI, SACR10-4A-39-TW, er et 4 mm plug med en fjederbelastet MULTILAM-kontakt designet til selvmontering af testled. Produktet har en stiv isoleringshylster og udføres med krimpforbindelse til ledertilslutning. SACR10-4A-39-TW er dokumenteret i producentens datablad (09.2024) og er listet med varenummer 66.2043-*.
Anvendes til selvmontering af testled, hvor en in-line 4 mm plug med fjederbelastet MULTILAM-kontakt er påkrævet. Beskrivelsen i producentens materiale angiver eksplicit selvmontering af testled som formål for SACR10-4A-39-TW.
Teknisk beskrivelse
SACR10-4A-39-TW er udført med en MULTILAM kontaktløsning, hvor elektrisk kontaktflade er guldbelagt (Au) og kontaktens basismateriale er CuZn. Stikkets konstruktion er in-line og ekstra slank med en specificeret plug-diameter på 4 mm og en ydre diameter på 8,0 mm. Tilslutning til leder sker via krimp, og stikket har en stiv isoleringshylster.
Specifikationer
Produktnavn: SACR10-4A-39-TW
Varenummer: 66.2043-*
Type: In-line, ekstra slim, Ø 4 mm plug
Kontakt: Fjederbelastet MULTILAM
Tilslutning: Krimpforbindelse
Isolering: Rigid isoleringshylster
Diameter af plug-system: 4 mm
Ydre diameter: 8.0 mm
Ledertolerance: Accept af ledere op til Ø 3.9 mm (maks. 1.0 mm²)
Mærkeværdier: 1000 V (CAT II), 600 V (CAT III), 19 A
Kontaktbehandling: Au (guld) på kontaktflade
Kontakt basismateriale: CuZn
Testtilbehør i henhold til: IEC EN 61010-031
Godkendelser: UR
Datablad dato: 09.2024
