STAUBLI 07.0020

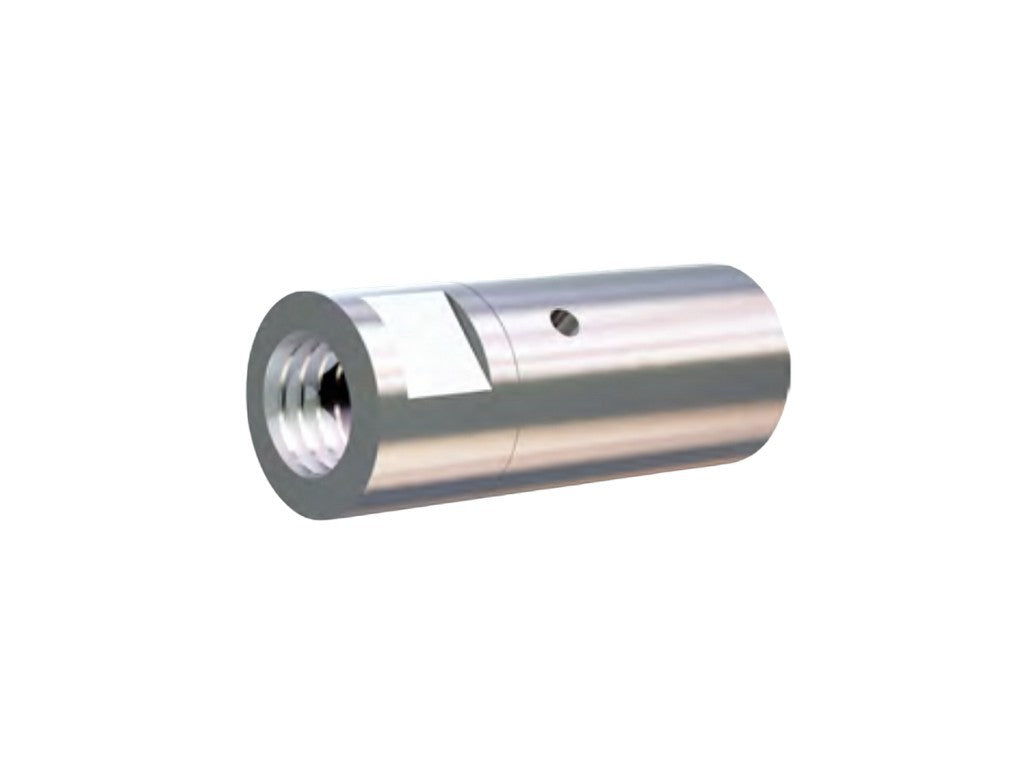

Stäubli 07.0020 er en crimp-hylse i H70N/M12-serien til Stäublis runde, enpolede og uisolerte pluggforbindelser. Den brukes når en kabeltilkobling skal avsluttes med en pressforbindelse i stedet for en gjengetilkobling. I praksis er det en forbindelsesdel til profesjonelle strømtilkoblinger, der man arbeider med store ledere og ønsker en fast og kontrollert samling.
Hylsen er angitt for kobberkabel på 70 mm² og har gjenger M12. Det anbefalte tiltrekkingsmomentet er 16 Nm, slik at samlingen kan monteres korrekt og i henhold til målene som Stäubli har angitt for serien. Målene A 17 mm, B 13 mm, D 43 mm, E 15 mm, F 17 mm, K 28 mm og L 14 mm gir et presist bilde av størrelsen, når den skal inngå i en eksisterende oppbygging.
I Stäublis katalog ligger den under Round Connectors 1-pole uninsulated, altså komponenter for industriell kraftoverføring og andre krevende tilkoblinger. Det er typisk den typen reservedel eller tilbehør man velger, når man skal bygge en sikker kabelavslutning i et anlegg og holde seg til produsentens egen tilkoblingsstandard.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 07.0020
- Type: H70N/M12
- Produktkategori: crimping sleeve for Round Connectors 1-pole uninsulated
- Kobberkabeltverrsnitt: 70 mm²
- Gjenge: M12
- Anbefalt tiltrekkingsmoment: 16 Nm
- Vekt: 0,040 kg
- Mål A: 17 mm
- Mål B: 13 mm
- Mål D: 43 mm
- Mål E: 15 mm
- Mål F: 17 mm
- Mål K: 28 mm
- Mål L: 14 mm
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
