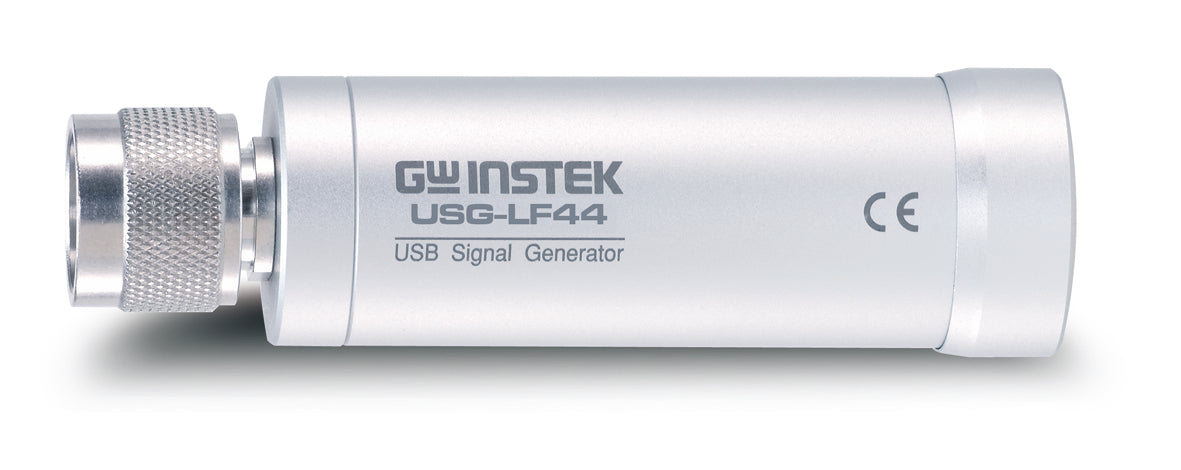

GW-INSTEK USG-LF44 RF-signalgenerator
GW-INSTEK USG-LF44 er en USB-drevet RF-signalgenerator for oppgaver som krever et stabilt signal i området fra 34,5 MHz til 4400 MHz. Den brukes til å skape CW-signal, altså et rent bæresignal uten modulasjon, og det gjør den velegnet når man vil teste eller justere RF-utstyr under kontrollerte forhold.
Den kan arbeide i flere driftstilstander, slik at man ikke bare er låst til én fast frekvens. Man kan bruke fast frekvens, frekvenssweep, frequency hopping og power sweep. Utgangseffekten kan innstilles fra -30 dBm til 0 dBm i trinn på 1 dB, slik at signalnivået kan tilpasses den konkrete måleoppgaven.

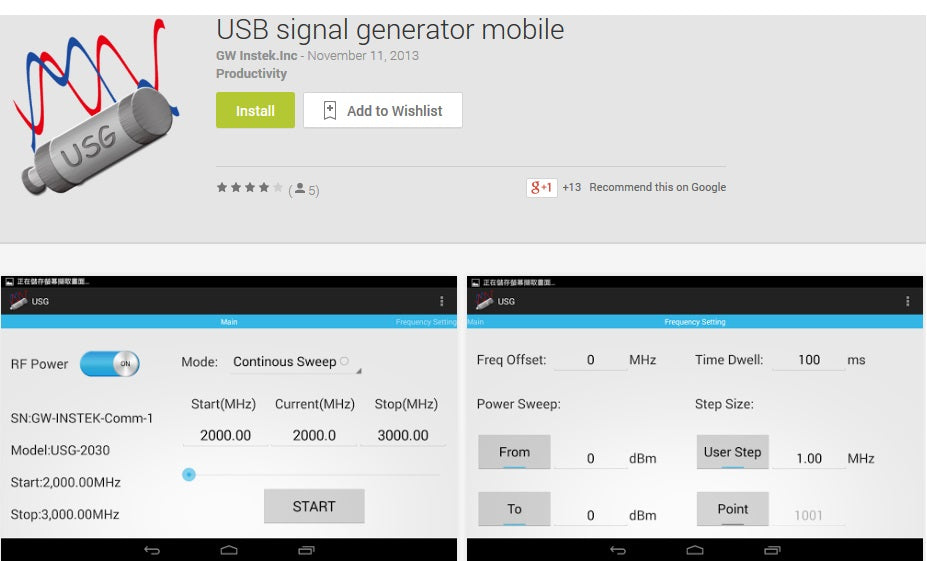

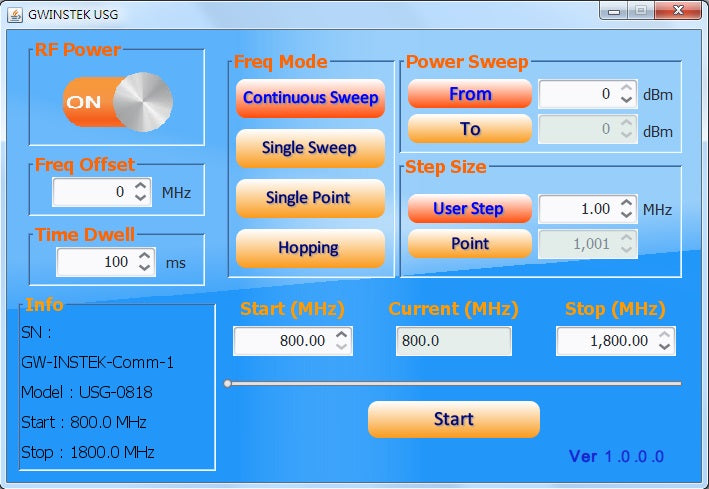

Selve styringen foregår via USB 2.0 Mini B, og enheten får strøm via USB. GW-INSTEK leverer også PC-programvare og en Android-app for betjening, slik at den kan inngå fleksibelt i både laboratorie- og utviklingsarbeid.
RF-utgangen er utført med et 50-ohm N-type hannkontakt. Det er opplyst en fase-støy på -107 dBc/Hz ved 100 kHz offset, noe som er en relevant egenskap når signalet skal være rolig og anvendelig i presisjonsmålinger.
Det følger med datablad og produktvideo fra produsenten, som kan brukes til å se de tekniske detaljene og den praktiske betjeningen.
Se produktvideo fra produsenten
Typiske bruksområder
- Test og justering av RF-utstyr
- Sweep- og hopp-målinger i utviklings- og laboratoriemiljøer
- Signalreferanse i oppgaver med frekvenskonvertering og IQ-modulering

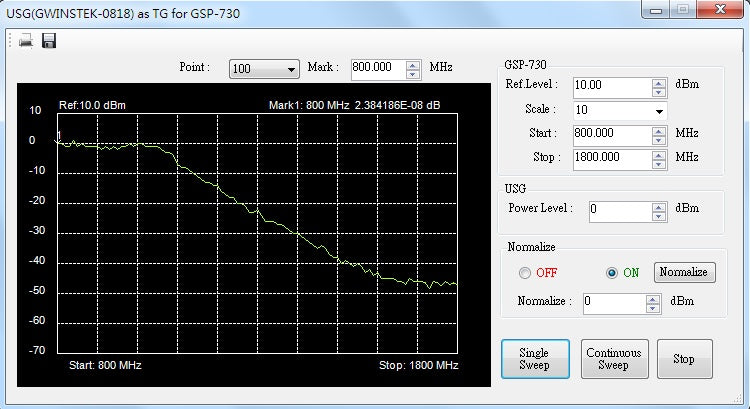

- Tracking generator-funksjon sammen med GW-INSTEK GSP-730 spektrumanalysator
Spesifikasjoner
- Produsent: GW-INSTEK
- MPN: USG-LF44
- Frekvensområde: 34,5 MHz til 4400 MHz
- Utgangseffekt: -30 dBm til 0 dBm i 1 dB trinn
- Driftsmoduser: fast frekvens, single sweep/frequency sweep, frequency hopping og power sweep
- Signaltyper: CW uten modulasjon
- Fase-støy: -107 dBc/Hz ved 100 kHz offset
- Frekvensoppløsning: 10 kHz
- Grensesnitt: USB 2.0 Mini B
- Strømforsyning: 5 V nominell via USB
- Strømforbruk: 200 mA
- RF-kontakt: N-type hann
- Impedans: 50 ohm
- Støttede operativsystemer: Windows, Linux, Mac og Android
- Mål: 30 x 103 x 30 mm
- Vekt: ca. 100 g
- EAN/GTIN: ikke oppgitt i de verifiserte dataene
