Programmerbar enkel-output switching DC-strømforsyning
Produktoversikt

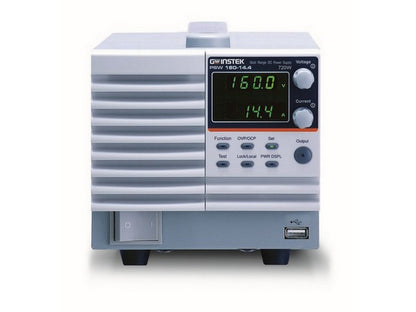

PSW 160-14.4 fra GW‑INSTEK er en enkel-output, multi-range programmerbar switching DC-strømforsyning. Enheten leverer et regulerbart spenningsområde opp til 160 V og en strøm opp til 14,4 A med en maksimal outputeffekt på 720 W. Strømforsyningen støtter både konstant spenning (CV) og konstant strøm (CC) med mulighet for prioriteringsvalg og har justerbar slew rate for spennings- og strømoverganger.
Funksjonalitet og styring
PSW 160-14.4 tilbyr lokal betjening via frontpanel og numerisk display samt digitale og analoge grensesnitt for fjernstyring og monitorering. Standardgrensesnitt omfatter USB og LAN samt en analog kontroll-/monitoreringsforbindelse. GPIB-USB og RS-232-USB er nevnt som opsjoner i produsentens dokumentasjon. Enheten har fjernmåling (remote sense) med kompensasjon på 0,6 V per leder.
Sikkerhet og beskyttelse
Strømforsyningen har innebygde beskyttelsesfunksjoner, inkludert innstillbar overbelastnings- og overspenningsbeskyttelse. For PSW 160-14.4 er OVP innstillbart i området 16–176 V og OCP i området 1,44–15,84 A. Ved overtemperatur eller lav AC-inngang vil output bli slått av i henhold til produsentens spesifikasjoner.
Dokumentasjon
Spesifikasjoner
- Produsent: GW‑INSTEK
- Modell: PSW 160-14.4 (PSW-Series, 720 W)
- Type: Enkel-output multi-range programmerbar switching DC-strømforsyning
- Rated output: 0–160 V, 0–14.4 A
- Maksimal outputeffekt: 720 W
- Driftsformer: CV/CC med prioriteringsvalg
- Justerbar slew rate for spennings- og strømoverganger
- Series/parallel capability: Serie opp til 2 enheter, parallell opp til 3 enheter
- Standardgrensesnitt: USB, LAN, analog kontroll/monitoreringsforbindelse; opsjoner: GPIB-USB, RS-232-USB
- Remote sense kompensasjon: 0,6 V per leder
- Ripple & noise (CV): p-p 80 mV, r.m.s. 15 mV
- Ripple & noise (CC r.m.s.): 30 mA
- Rise time (rated load): 100 ms; Fall time (rated load): 100 ms; Transient response: 2 ms
- Programmeringsoppløsning: Spenning 3 mV, Strøm 2 mA
- OVP innstillingsområde: 16–176 V; OCP innstillingsområde: 1,44–15,84 A
- Inngang: 100–240 Vac, 50–60 Hz (driftsspenningsområde 85–265 Vac)
- Operating temperature: 0 °C til 50 °C
- Vekt (720 W enhet): ca. 5,3 kg; Dimensjoner (BxHxD): 142 × 124 × 350 mm
- EMC: Overholder det europeiske EMC‑direktiv 2004/108/EC for Class A måleutstyr
- Sikkerhet: Overholder det europeiske lavspenningsdirektiv 2006/95/EC og er CE‑merket
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
