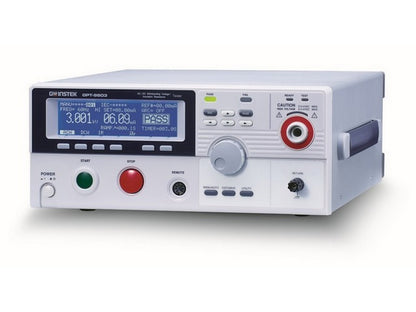

GW-Sikkerhetstester 5kV AC/6kV DC isolasjonstest 50-1000VDC 200VA AC/DC

Elektrisk sikkerhetstester — GPT-9803

Hva det er og hva det gjør

GPT-9803 fra GW‑INSTEK er en elektrisk sikkerhetstester i GPT-9800‑serien, designet for å utføre AC og DC withstand‑spenningstester samt isolasjonsmotstandsmålinger. Enheten kan generere kontrollerte testspenninger for både veksel- og likestrøm og måler tilhørende strøm- og motstandsverdier med de spesifiserte måleintervallene.

Funksjoner og drift

Som teknisk tester forklarer jeg kort de verifiserte funksjonene, som fremgår av produsentens spesifikasjoner:

• AC motstandsspenning (withstand): 0.050 kV til 5.000 kV.
• DC motstandsspenning (withstand): 0.050 kV til 6.000 kV.
• Isolasjonsmotstandstester med testspenninger fra 50 V til 1000 V DC.
• Måling av strøm og motstand innenfor de angitte områdene i databladet.
• Valgbar nettfrekvens for AC‑utgang: 50 Hz / 60 Hz.

Disse funksjonene betyr at GPT-9803 kan anvendes der det kreves presise withstand‑spenninger og isolasjonsmålinger etter spennings‑ og måleintervallene som er angitt av produsenten.

Teknisk referanse

For detaljerte tekniske data og alle målenøyaktigheter henvises det til produsentens spesifikasjoner. Se datablad fra produsenten

Spesifikasjoner

• Produsent: GW‑INSTEK
• Modell: GPT‑9803
• Funksjoner: AC withstanding, DC withstanding, Insulation resistance (som angitt for GPT‑9803 i GPT‑9800‑serien)
• AC output‑voltage range: 0.050 kV ~ 5.000 kV
• AC output‑voltage resolution: 2 V/step
• AC output‑voltage waveform: Sine wave
• AC output‑voltage frequency: 50 Hz / 60 Hz (valgbar)
• AC maximum rated load: 200 VA
• AC maximum rated current: 40 mA (0.5 kV < V ≦ 5 kV); 10 mA (0.05 kV ≦ V ≦ 0.5 kV)
• DC output‑voltage range: 0.050 kV ~ 6.000 kV
• DC output‑voltage resolution: 2 V/step
• DC maximum rated load: 50 W
• DC maximum rated current: 10 mA (0.5 kV < V ≦ 6 kV); 2 mA (0.05 kV ≦ V ≦ 0.5 kV)
• Insulation test voltage: 50 V ~ 1000 V DC
• Insulation resistance measurement range: 1 MΩ ~ 9500 MΩ
• Insulation output impedance: 600 kΩ
• Dimensjoner: 330(W) x 148(H) x 452(D) mm, ca. 19 kg (maks.)

Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
