AC/DC spennings- og isolasjonsmotstandstester

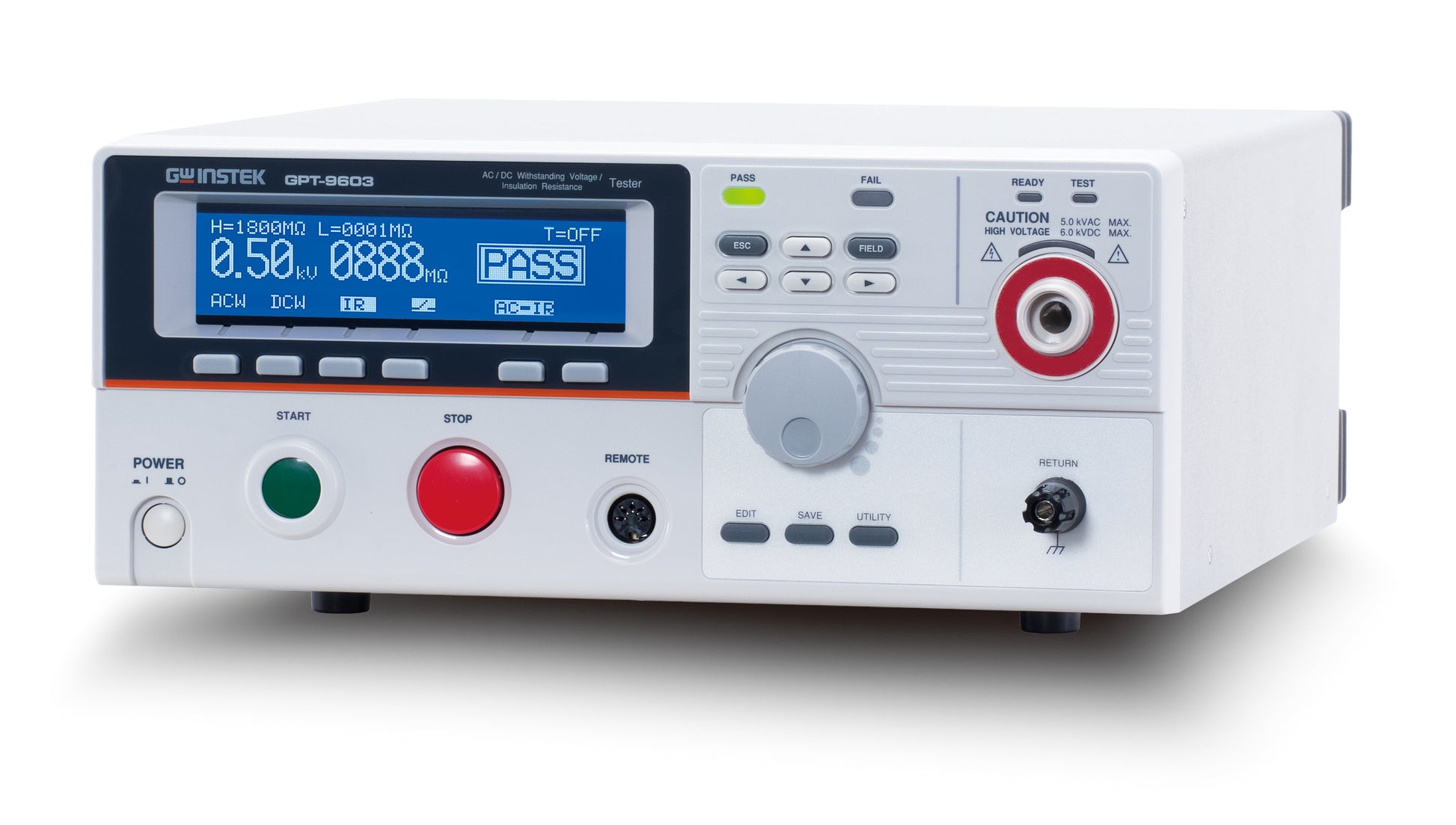

GW‑Instek GPT-9603 er en AC/DC withstanding voltage og insulation resistance tester designet for å utføre AC medståelses-, DC medståelses- og isolasjonsmotstandstester. GPT-9603 leverer verifiserte utgangsområder og målefunksjoner for systematiske sikkerhetstester, med en panelvisning og funksjoner som støtter gjentatte testsekvenser.
Funksjon og bruk
Enheten kan velge mellom AC- og DC-testfunksjoner og tilbyr både manuell start og automatiserte sekvenser (AC-IR, IR-AC, DC-IR, IR-DC). Displayet viser løpende testparametere, målte verdier og resultatstatus, mens status-LED og indikator over utgangsterminalen viser aktivt output. GPT-9603 støtter fjernstyring via frontens remote terminal og signal I/O i bakpanelet, og har en interlock-funksjon for sikkerhetsstyring.
- AC utgangsområde 0.10 kV til 5.00 kV AC, maksimal belastning 100 VA, maksimal AC-strøm 20 mA.
- DC utgangsområde 0.10 kV til 6.00 kV DC, maksimal DC-strøm 6 mA.
- 240 x 48 dot-matrix LCD, RMS strømmåling og ARC-deteksjon.
GPT-9603 benytter en PWM switching amplifier for forbedret effektivitets- og stabilitetskontroll av utgangen samt zero crossing turn-on for å redusere påvirkning på prøvestykket ved tilkobling. AUTO-mode gjør det mulig å kjøre to testfunksjoner i sekvens uten manuell omstart, noe som kan redusere testtid ved kombinerte testprogrammer.
Typiske bruksområder
- IT-utstyr
- Forbrukerprodukter
- R.L.C.-komponenter
- Andre testoppgaver som krever AC/DC withstanding-test under de angitte strømgrensene
Standardtilbehør omfatter nettkabel, interlock-nøkkel, remote terminal kabel GHT-119 og testledning GHT-114. For tekniske detaljer og fullt spesifikasjonssett: Se datablad fra produsenten.
Spesifikasjoner
- Produkt: GW‑Instek GPT-9603
- AC utgangsområde: 0.10 kV ~ 5.00 kV AC
- AC maksimal rated load: 100 VA
- AC maksimal strøm: 20 mA
- DC utgangsområde: 0.10 kV ~ 6.00 kV DC
- DC maksimal strøm: 6 mA
- Display: 240 x 48 dot-matrix LCD
- RMS strømmåling
- ARC-deteksjon
- Interlock-funksjon
- Standardtilbehør: nettkabel, interlock key, remote cable GHT-119, test lead GHT-114
- Andre funksjoner: PWM switching amplifier, zero crossing turn-on, AUTO test-sekvenser (AC-IR, IR-AC, DC-IR, IR-DC)
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
