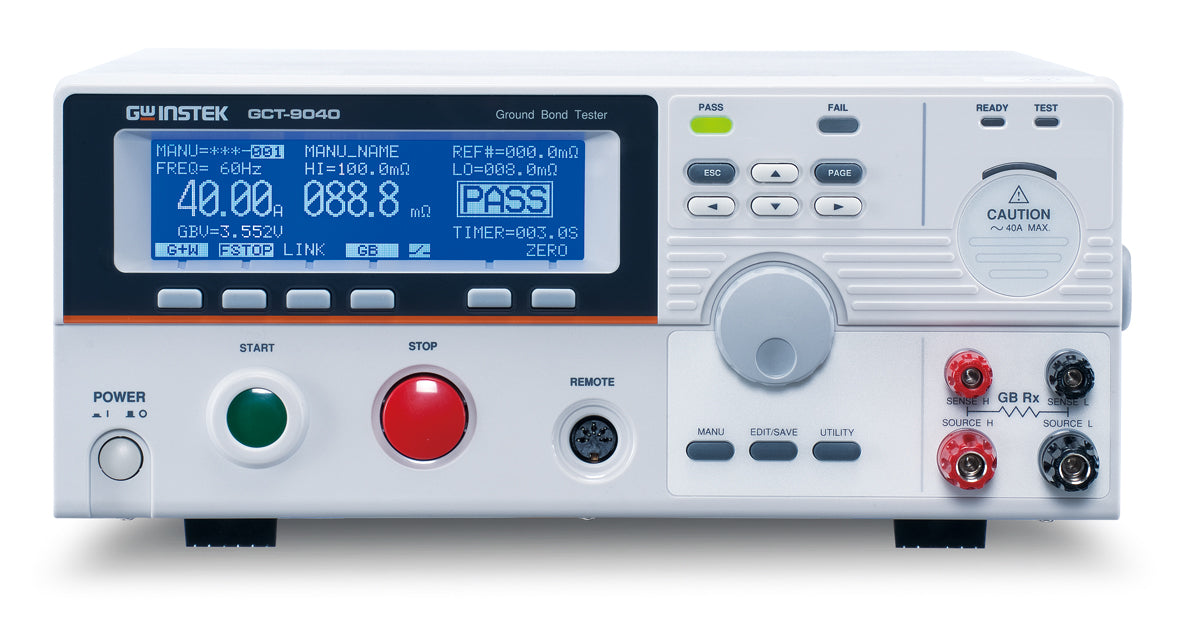

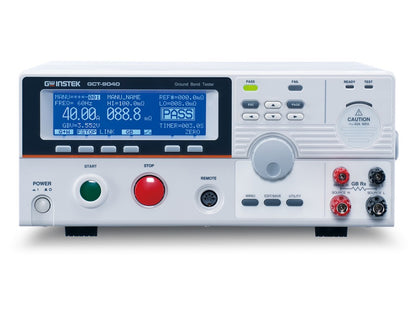

GW‑INSTEK GCT-9040 — AC ground bond tester
GCT-9040 fra GW‑INSTEK er en AC ground bond tester designet for måling av jordforbindelsesmotstand ved bruk av AC teststrøm. Instrumentet spesifiserer en maksimum AC teststrøm på 40 A og måler motstand i intervallet 1 mΩ til 650 mΩ. GCT-9040 benytter en PWM switching amplifier-arkitektur og leverer måle- og kontrollfunksjoner via frontpanel og eksterne grensesnitt.
Funksjonalitet og oppbygning
GCT-9040 utfører jordforbindelsestest ved å levere en kontrollert AC-strøm og måle den resulterende motstanden. Enheten har en 240 x 64 ice-blue dot-matrix LCD for visning av måleverdier og innstillinger. Frontpanelet inneholder en REMOTE-terminal for start/stopp av testsykluser, og instrumentet kan lagre opptil 100 minneblokker med testbetingelser.
- Måling av motstand: 1 mΩ til 650 mΩ
- Maksimal AC teststrøm: 40 A
- PWM switching amplifier-design
- 240 x 64 ice-blue dot-matrix LCD
- Front-panel REMOTE terminal (start/stopp)
- Opptil 100 minneblokker for testoppsett
- USB device-grensesnitt; opsjon for GPIB
- Kan kobles til GW Instek GPT-9800/9900 serier for å danne multifunksjonelle eller samtidige testsystemer
Dokumentasjon
Spesifikasjoner
- Produsent: GW‑INSTEK
- Modell: GCT-9040
- Type: AC ground bond tester
- Maksimal AC teststrøm: 40 A
- Motstandsområde: 1 mΩ til 650 mΩ
- Forsterkerdesign: PWM switching amplifier
- Display: 240 x 64 ice-blue dot-matrix LCD
- Front-panel REMOTE terminal for start/stopp
- Opptil 100 minneblokker for testbetingelser
- Grensesnitt: USB device; valgfri GPIB
- Kompatibilitet: Kan kobles med GPT-9800/9900 serier for multifunksjonelle/samtidige testsystemer
