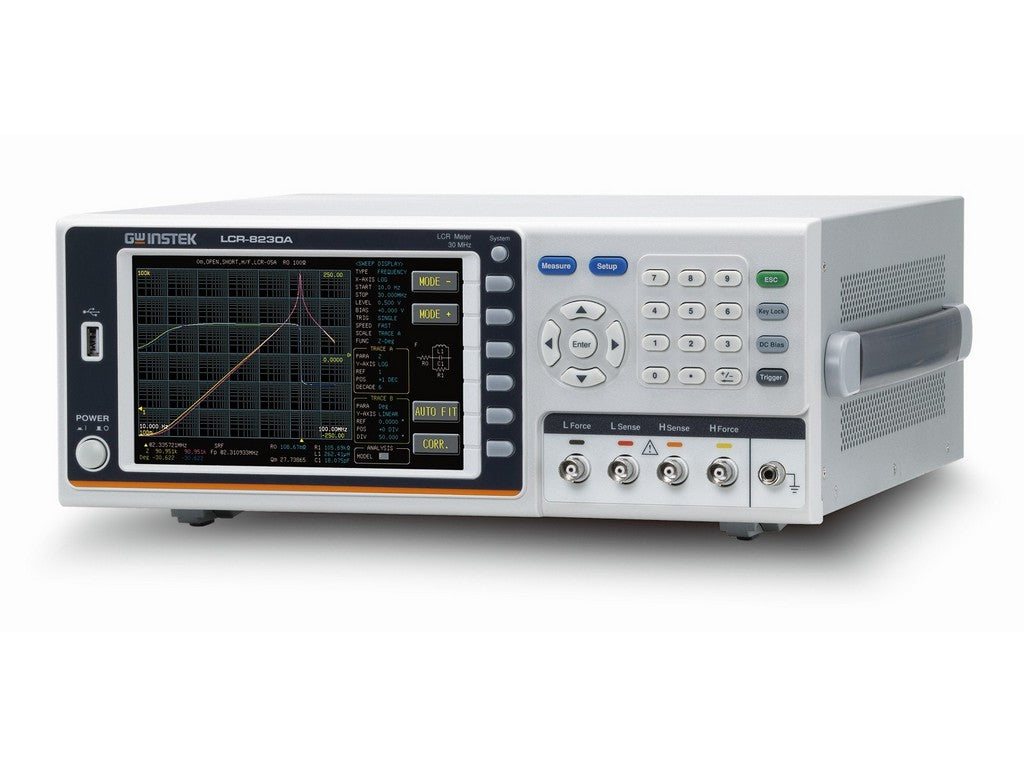

Høyfrekvent LCR-måler – GW‑INSTEK LCR-8230A
LCR-8230A er en modell i GW‑INSTEKs LCR-8200(A) høyfrekvens LCR-målerserie. Instrumentet måler elektriske parametere som impedans, induktans og kapasitans over et stort frekvensområde og presenterer resultatene på en 7" farge-LCD.Funksjoner og måleparametre
- Testfrekvens: DC og 10 Hz opp til 30 MHz.
- Grunnnøyaktighet: ±0.08%.
- Måleparametre (opptil fire samtidig vist): Impedans (Z), Induktans (Ls/Lp), Kapasitans (Cs/Cp), AC Motstand (Rs/Rp), Kvalitetsfaktor (Q), Dissipasjonsfaktor (D), Konduktans/Admittans (G/Y), Reaktans (X), Fasevinkel (θ), Susceptans (B) og DC-motstand (Rdc).
- Utgangsimpedans: 25 Ω / 100 Ω (valgbar).
- Intern DC-bias: 0 til ±12 V.
- 7" LCD (800 × 480) for grafisk og numerisk visning.
Målemetoder og automatisering
- Liste-måling: opptil 15 trinn med parametere som frekvens, Vac, Iac, DC bias, kompensasjon og BIN-trinn; trigger: AUTO, REPEAT, SINGLE.
- Sweep-måling: grafisk sweep med to samtidige sweep-parametre (frekvens, Vac, Iac, BIAS V, Keep Trace).
- Ekstra funksjoner: Auto Level Control (ALC), korreksjoner (Open/Short/HF Load/Load), V/I-monitor og komparator med PASS/FAIL/OK eller BIN 1–9.
- A-serien (inkludert LCR-8230A) tilbyr ekvivalent kretsmodellanalyse med 7 forskjellige modeller; 3-komponent analysen har 4 typer og 4-komponent analysen dekker 3 typer.
Grensesnitt og fysisk informasjon
- Standard grensesnitt: USB, GPIB, LAN, RS-232 og Handler; dessuten USB Host og Trigger Input.
- Test signalnivåer (eksempelverdier angitt i produsentens spesifikasjon): AC spenning og strømområder samt DCR spenning 1 Vdc (40 mA maks.).
Teknisk dokumentasjon og fulle spesifikasjoner finnes i produsentens datablad:
Spesifikasjoner
- Modell: LCR-8230A (GW‑INSTEK)
- Testfrekvens: DC, 10 Hz ~ 30 MHz
- Grunnnøyaktighet: ±0.08%
- Utgangsimpedans: 25 Ω / 100 Ω (valgbar)
- Intern DC-bias: 0 ~ ±12 V
- Display: 7" farge-LCD (800 × 480)
- Maks. parametere vist samtidig: 4
- Grensesnitt: USB, GPIB, LAN, RS-232, Handler, USB Host, Trigger Input
- Test speed: MAX 2.5 ms (>10 kHz), FAST 50 ms (>20 Hz), MEDIUM 100 ms, SLOW 300 ms, SLOW2 600 ms
- Test signalnivåer: AC Voltage 10 mV ~ 2 Vrms (f ≤ 1 MHz), 10 mV ~ 1 Vrms (f > 1 MHz eller f ≤ 1 MHz og RO=25 Ω); AC Current 100 μA ~ 20 mArms (RO=100 Ω), 200 μA ~ 40 mArms (RO=25 Ω); DCR Voltage 1 Vdc (40 mA maks.)
- Ekvivalent kretsmodellanalyse: 7 modeller; 3-komponent analyse (4 typer), 4-komponent analyse (3 typer)
- Strøm: AC 100 V ~ 240 V, 50/60 Hz; Forbruk: 65 VA (maks.)
- Dimensjoner: 346 × 145 × 335 mm
- Vekt: ca. 3.3 kg
