Produktoversikt

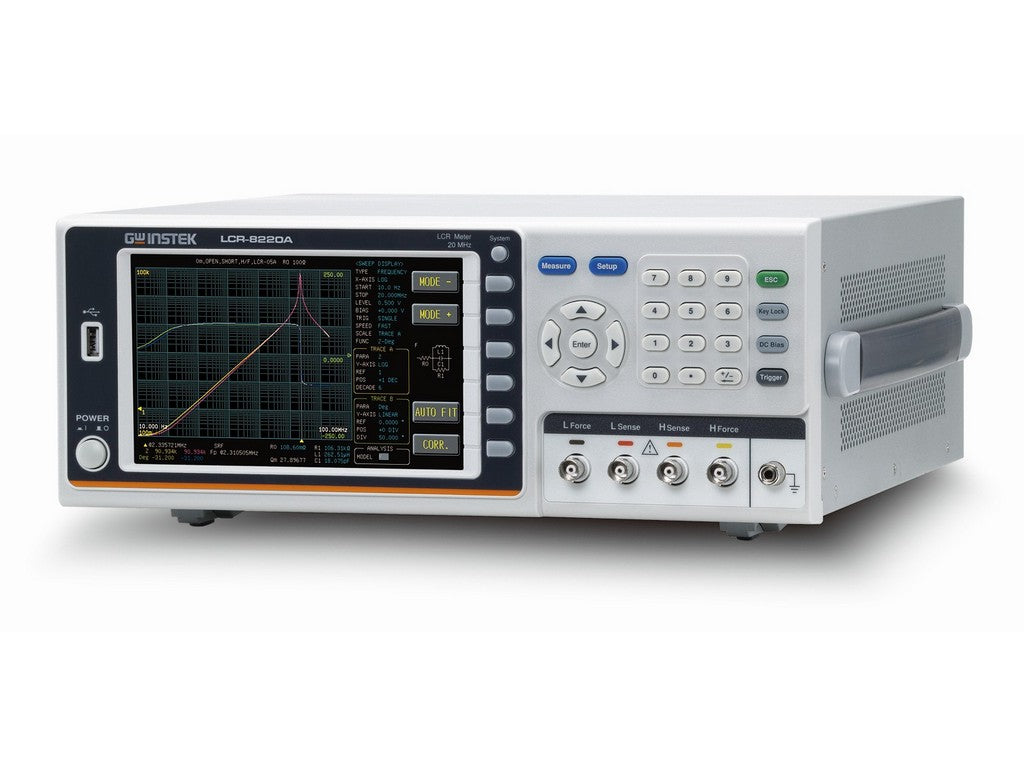

LCR-8220A er en høyfrekvens LCR-måler fra GW‑INSTEK i LCR-8200A-serien. Instrumentet måler elektriske parametere som impedans, induktans og kapasitans, og kan vise opptil fire måleparametere samtidig på en 7" farge-LCD (800×480). Grunnleggende nøyaktighet er angitt til ±0,08%.Hva produktet gjør
LCR-8220A utfører frekvensavhengige LCR-målinger fra DC og 10 Hz opptil 20 MHz. Instrumentet gir direkte avlesning av parametere som Z, Ls/Lp, Cs/Cp, Rs/Rp, Q, D, Y, G, X, fasevinkel og DC-motstand, og støtter analyse ved valg av ulike ekvivalente kretsmodeller i "A"-serien.Funksjoner og drift
- Visning av opptil fire parametere samtidig, noe som gjør parallell overvåking av relevante størrelser mulig.
- Valgbar utgangsimpedans (25 Ω / 100 Ω) for tilpasning av måleoppsett.
- Intern DC-bias støttes (0 ~ ±12 V) og det er USB-lagring via USB Host/Device.
- Ulike testhastigheter: MAX, FAST, MEDIUM, SLOW og SLOW2 med dokumenterte tider.
- Standard grensesnitt: USB, GPIB, LAN, RS-232, Handler og Trigger Input for integrasjon i testoppsett.
Spesifikasjoner
- Produsent: GW‑INSTEK
- Modell: LCR-8220A
- Produktkategori: Høyfrekvens LCR-måler (LCR-8200A-serien)
- Testfrekvens: DC, 10 Hz ~ 20 MHz
- Skjerm: 7" farge-LCD, 800×480
- Grunnleggende nøyaktighet: ±0,08%
- Utgangsimpedans: 25 Ω / 100 Ω (valgbar)
- Måleparametre: Z, Ls/Lp, Cs/Cp, Rs/Rp, Q, D, Y, G, X, fasevinkel (θd/θr), B, Rdc (opptil 4 vist samtidig)
- DC-bias: 0 ~ ±12 V
- Grensesnitt: USB, GPIB, LAN, RS-232, USB Host/Device, Handler, Trigger Input
- Inkludert i levering: Safety sheet, power cord, LCR-06B test lead
- Strømforsyning: AC 100 V ~ 240 V, 50/60 Hz; Forbruk: 65 VA (maks.)
- Dimensjoner og vekt: 346 × 145 × 335 mm; ca. 3.3 kg
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
