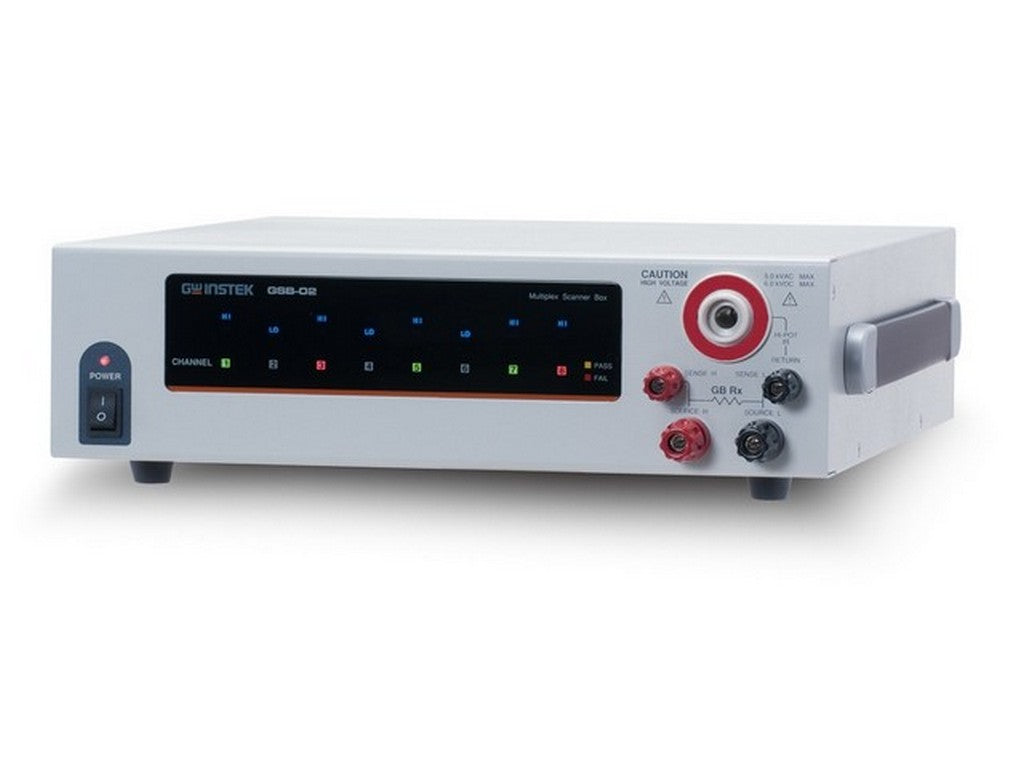

GW-INSTEK GSB-02
GW-INSTEK GSB-02 er en multiplekser skannerboks for sikkerhetstesterne i GPT-9800-, GPT-9900- og GPT-9900A-serien. Den brukes når man ønsker å fordele testspenning eller teststrøm ut på flere målepunkter, slik at man kan arbeide mer systematisk med sikkerhetstesting av emner og komponenter.
Her får man 6 høyspenningskanaler og 2 jordbindingskanaler i én enhet. Dette gjør den velegnet når både withstand voltage-, isolation resistance- og ground bond-test skal inngå i samme oppsett. Hver skannerboks kan utvide utgangen med 8 kanaler, og opptil 4 skannerbokser kan kobles sammen. På den måten kan man komme helt opp på 32 kanaler i en samlet løsning.
I praksis er det en fordel i testmiljøer med mange punkter eller mange like emner, der samme test skal gjentas igjen og igjen. GSB-02 er laget for å arbeide sammen med den tilhørende testeren via RS-232C, og den drives av AC 100–240 V ±10%, 50/60 Hz.
Den er dimensjonert for en maksimal withstand voltage på 5 kVAC / 6 kVDC, en isolation resistance test voltage på 1 kVDC og en ground bond current rating på 40 A AC.
Typiske bruksområder
- Multi-punkt sikkerhetstest
- Volumtesting på produksjonsgulvet
- Test av elektroniske produkter og komponenter
Spesifikasjoner
- Modell: GSB-02
- Produsent: GW-INSTEK
- MPN: GSB-02
- 6 høyspenningskanaler
- 2 jordbindingskanaler
- Opptil 4 skannerbokser kan kobles sammen
- Opptil 32 kanaler totalt
- Maks. withstand voltage: 5 kVAC / 6 kVDC
- Isolasjonsmotstand testspenning: 1 kVDC
- Jordbinding strømstyrke: 40 A AC
- Grensesnitt: RS-232C
- Strømforsyning: AC 100–240 V ±10%, 50/60 Hz
- Mål: 330 × 101 × 413 mm
- Vekt: ca. 5,5 kg
- Datablad: Se datablad fra produsenten
