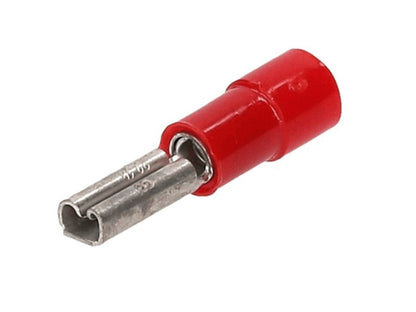

Flatkontakt isolert rød 0,25-1,5 mm 2,8x0,5 mm

Cembre RF-F305 — for-isolert flat hunn-plugg (disconnect)

Funksjon og anvendelse

Cembre RF-F305 er en for-isolert, delvis forsterket flat hunn-plugg med polykarbonat-hylse. Produktet er beregnet for elektriske tilkoblinger med kobberledere og er spesifisert for intern kabling i utstyr. Databladet angir eksplisitt at terminalene er for bruk i intern kabling av utstyr, og at det ved feltterminering av ledere til elektrisk utstyr skal brukes avlastning og merking av utstyret i henhold til instruksjonene i databladet.

Hva den gjør og hvordan den installeres

Terminalen sikrer mekanisk og elektrisk forbindelse mellom en avisolert kobberleder og en flat tab/quick-connect-kobling. Installasjonsveiledningen i produsentens dokumentasjon beskriver følgende trinn:

• Velg korrekt terminal for lederens tverrsnitt.
• Velg korrekt krympeverktøy som angitt i produsentens tabell.
• Avisoler ledningen i anbefalt lengde (6–7 mm for dette tverrsnittet).
• Krympe kontakten i samsvar med verktøyets service- og vedlikeholdsmanual.

For feltterminering på elektrisk utstyr henviser dokumentasjonen til krav om strekkavlastning og instruksjoner for korrekt sammenkobling.

Tekniske forhold å være oppmerksom på

Produktets polykarbonat-hylse har en traktform som fremmer full innføring av lederens ledere i tønnen. Terminalen er designet for bruk med kobberledere og fremstilt av forniklet messing for å redusere oksidasjon. Databladet angir dessuten nominelle spenningsgrenser for applikasjonstyper og maksimal driftstemperatur.

Se datablad fra produsenten

Spesifikasjoner

• Produktnavn: Cembre RF-F305
• Manufacturer: CEMBRE
• Manufacturer part number: 2051560
• Type: For-isolert, delvis forsterket flat hunn-plugg med polykarbonat-hylse
• Farge: Rød
• Ledertverrsnitt: 0,25–1,5 mm² (22–16 AWG)
• Tab (tongue) størrelse: 2,8 x 0,5 mm
• Hylse: Polykarbonat, delvis forsterket med kobberhylse (ferrule)
• Godkjenninger: UL-listet (UL310, File E212000); referanser til CSA C22.2 No. 153-14 og EN 45545-2 (som angitt i input)
• Maks. driftstemperatur: 105 °C (angitt i produsentens datablad)
• Spenningsgrenser: 600 V maks. ved bygningsinstallasjoner, 1000 V maks. ved skilt og armaturer (angitt i databladet)
• Anvendelse: For intern kabling av utstyr (angitt i databladet)
• Standard emballasjeenhet: 100 stk.

Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
