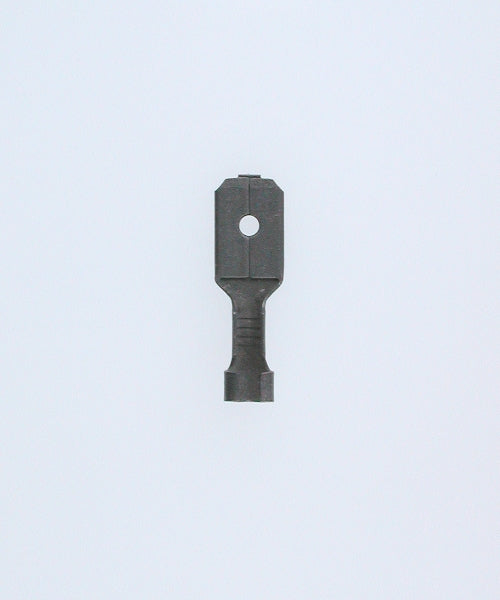

Flachstecker F507630012 fra EISENACHER er en hanstik (male flat connector) med bladstørrelse 6,3 x 0,8 mm. Produktet er udført i messing med en tinbelagt overflade (Messing verzinnt). De angivne blad-/fladetabbes dimensioner i producentens datablad er l1 = 20,0 mm og l2 = 8,8 mm.
Beskrivelsen ovenfor afspejler de oplysninger, som EISENACHER angiver i sit eget produktdokument. Flachstecker F507630012 er specificeret til ledningsarealer i området 0,5–1,0 mm² og leveres i pakninger á 500 stk.
Teknisk anvendelse og håndtering
Produktet er en maskinel/manuel han‑fladstik til elektriske forbindelser, som identificeret af producenten som "Flachstecker" / "Male disconnects" i databladet. Ved montering bruges stiktypen til at etablere en aftagelig elektrisk forbindelse på blade med de angivne dimensioner. Håndtering og montage bør følge virksomhedens egne arbejdsgange for krimpning eller samling, idet databladets angivne elektriske ledningsområde (0,5–1,0 mm²) anvendes til valg af leder og tooling.
Dokumentation
Detaljerede tekniske data og de målte bladmål fremgår af producentens datablad:
