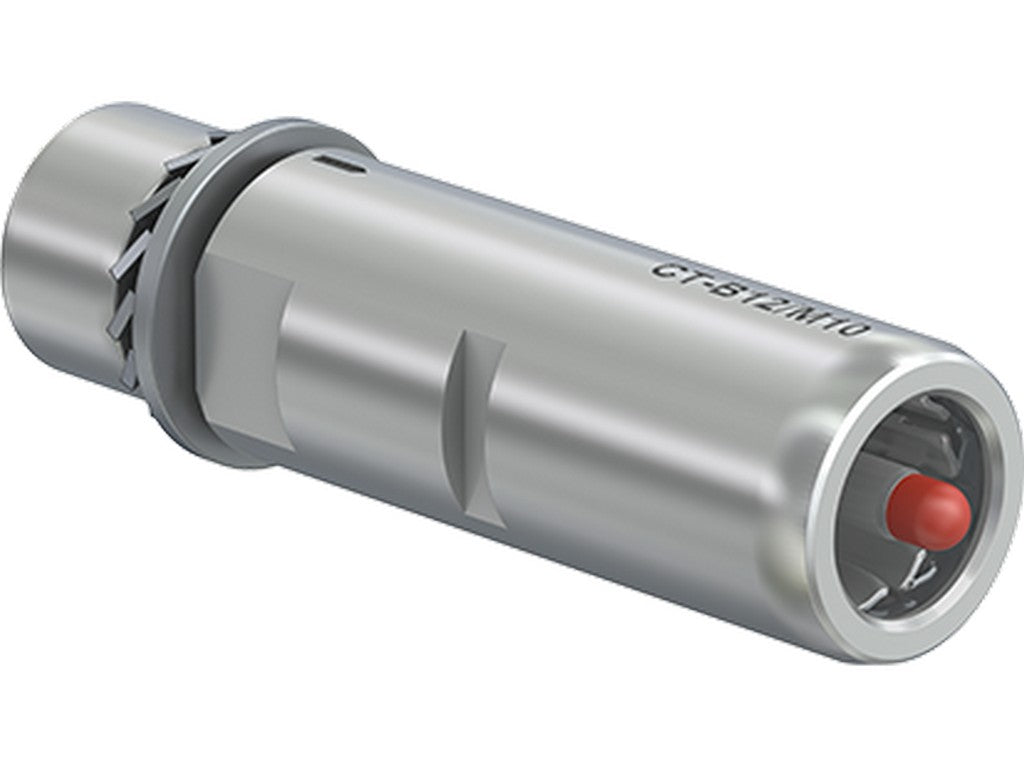

STAUBLI 33.0139 – CombiTac-gjennomføring CT-B12/M10 AG
Dette er en strømkontakt til Staubli CombiTac-systemet, hvor en kontakt med 12 mm nominell diameter kobles til via M10-innvendig gjenge. Den brukes når man skal føre høy strøm sikkert gjennom en modulær kontaktor, typisk sammen med kabelsko i de angitte ledertverrsnittene.
I praksis er poenget at man får en robust kontaktløsning for krevende koblinger, hvor lav overgangsmotstand og mange koblinger er viktige. Den er oppgitt med en gjennomsnittlig skyvemotstand på 28 N, en kontaktmotstand på under 25 µΩ og en levetid på 100 000 koblinger. Det gjør den velegnet i utstyr der koblingen åpnes og lukkes igjen og igjen, uten at det må gå ut over stabiliteten.
Ved denne varianten er tilslutningen utført som skruetilslutning med M10-utvendig gjenge, og den er beregnet for kabelsko i 50, 70 og 95 mm². De IEC-oppgitte merestrømmene er henholdsvis 210 A, 260 A og 310 A, avhengig av kabelsko og utførelse. Med andre ord er det en kontakt som velges når det skal overføres høy effekt på en kontrollert og dokumentert måte.
Det følger også med monteringsdeler, slik at den kan monteres korrekt: M10×20-skrue, serrert låseskive F/M10 og skive U/M10 AG.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 33.0139
- CombiTac-gjennomføring CT-B12/M10 AG
- Nominell socket-/pin-diameter: 12 mm
- Tilslutning: M10-innvendig gjenge (tilslutningstype S)
- For kabelsko: 50, 70 og 95 mm²
- AWG: 1/0, 2/0, 4/0
- Merestrøm: 210 A, 260 A og 310 A
- Gjennomsnittlig skyvemotstand: 28 N
- Kontaktmotstand: < 25 µΩ
- Levetid: 100 000 koblinger
- Medfølgende deler: M10×20 cheese head screw (11004669), serrert låseskive F/M10 (08.0706), skive U/M10 AG (08.0306)
- Datablad: Se datablad fra produsenten
Innholdet er generert ved hjelp av AI - vi forbeholder oss retten til feil.
Kontakt HIN for ytterligere informasjon om produktet.
