Produktbeskrivelse

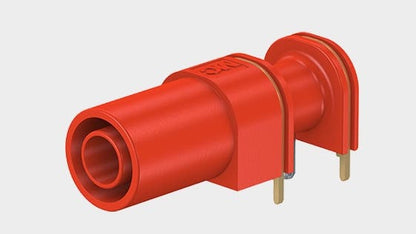

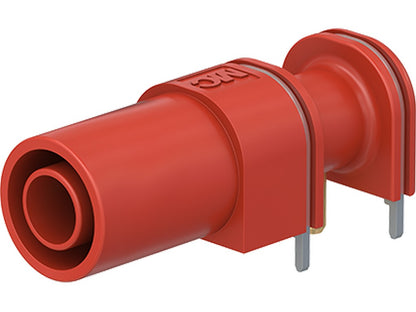

XELW-4 fra STAUBLI er en stiv 90° vinklet Ø4 mm bøsning beregnet til direkte lodning på printplader. XELW-4 er berøringsbeskyttet i henhold til IEC/EN 61010-1 og er udført som et drejet messingstykke med rundstift Ø2 mm og kontaktflader med guldbelægning (Au). Den højrevinklede konstruktion reducerer den kraft, der overføres til printpladen ved indsættelse af en måleledning.Dokumentation
Se datablad fra producentenTypiske anvendelser
- Montering direkte på printplader for etablering af en berøringsbeskyttet Ø4 mm forbindelse.
- Modtagelse af fjederbelastede Ø4 mm-stik med stiv isoleringshylse (egnet til denne stikløsning ifølge producentens data).
Specifikationer
- Produktnavn: XELW-4
- Producent: STAUBLI
- Artikelnummer: 66.9040-* (manufacturer part number angivet)
- Type: Stiv 90° vinklet Ø4 mm bøsning til printmontering
- Berøringsbeskyttelse: IEC/EN 61010-1
- Kontaktdiameter: Ø4 mm (stiksystem)
- Rundstift: Ø2 mm
- Kontaktmateriale: Messing (drejet emne), grundmateriale CuZn
- Kontaktoverflade: Guld (Au)
- Bemessingsdata: 1000 V, CAT III, 24 A; 600 V, CAT IV, 24 A
- Monteringsmetode: Direkte lodning på printplade
- Godkendelser: UR (angivet i producentdata)
