STAUBLI XELW-4 66.9040-23

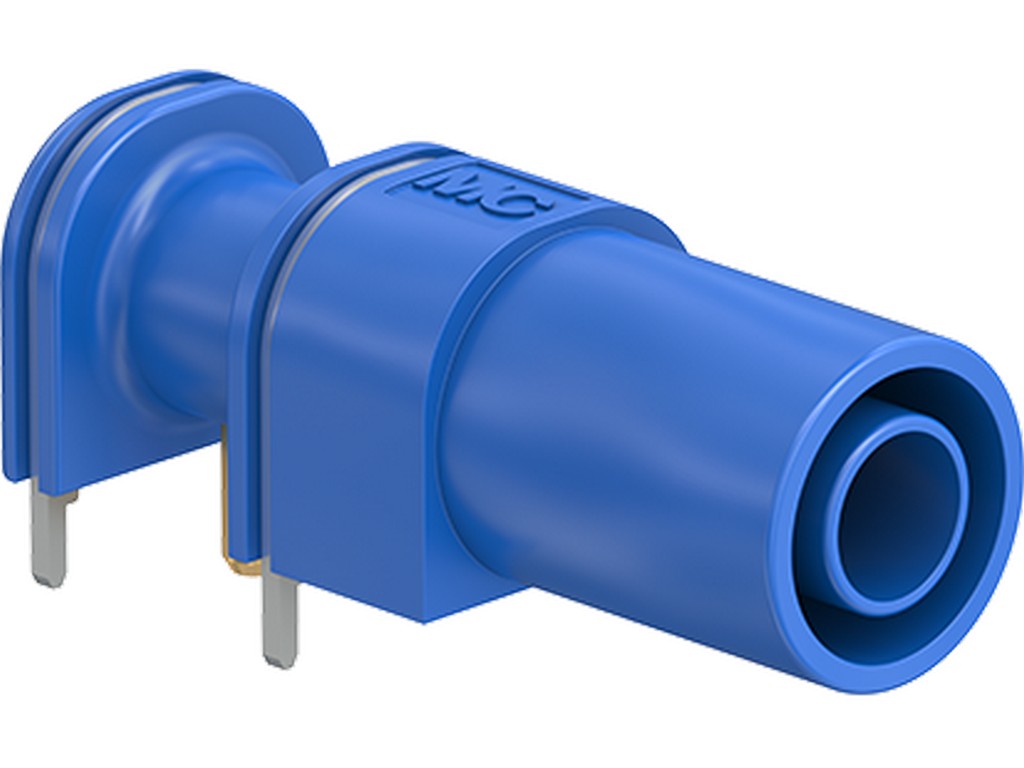

STAUBLI XELW-4 er en vinklet 4 mm rigid chassis- eller kretskortbøssing som monteres direkte på kretskortet ved lodding. Den brukes som et fast tilkoblingspunkt for test og måling når man ønsker en sikker og robust 4 mm forbindelse på selve kretskortet.
Den vinklede konstruksjonen er praktisk i en arbeidssituasjon der testledningen ikke skal belaste kretskortet unødig. Dette gjør forbindelsen mer skånsom når måleledninger ofte kobles til og fra. Bøssingen aksepterer fjærbelastede 4 mm plugger med fast isolasjonshylse og er berøringssikret i henhold til IEC/EN 61010-1, slik at den passer til profesjonelt måleutstyr hvor sikker håndtering er viktig.
Selve kontakten er utført i maskinert messing, og den har også en 2 mm rund pin samt loddetilkoblinger til kretskortet. Varianten 66.9040-23 har fargekode 23, som Staubli angir som blå.
På den måten får man en kompakt og fast montert 4 mm tilkobling som er egnet der det skal etableres en sikker måle- eller testpunktforbindelse direkte på et kretskort.
Typiske bruksområder
- Test- og måleoppkobling på kretskort
- Fast 4 mm tilkobling i elektronikkproduksjon
- Berøringssikre målepunkter i profesjonelt testutstyr
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 66.9040-23
- Produkt: XELW-4
- Montering: for kretskort, direkte lodding
- Utforming: vinklet
- Plugg-system: 4 mm
- Aksepterer: fjærbelastede Ø4 mm plugger med fast isolasjonshylse
- Berøringssikring: IEC/EN 61010-1
- Nominell verdi: 1000 V
- Kategori: CAT III
- Strøm: 24 A
- Kontaktmateriale: maskinert messing
- Fargekode: 23 (blå)
- Se datablad fra produsenten
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
