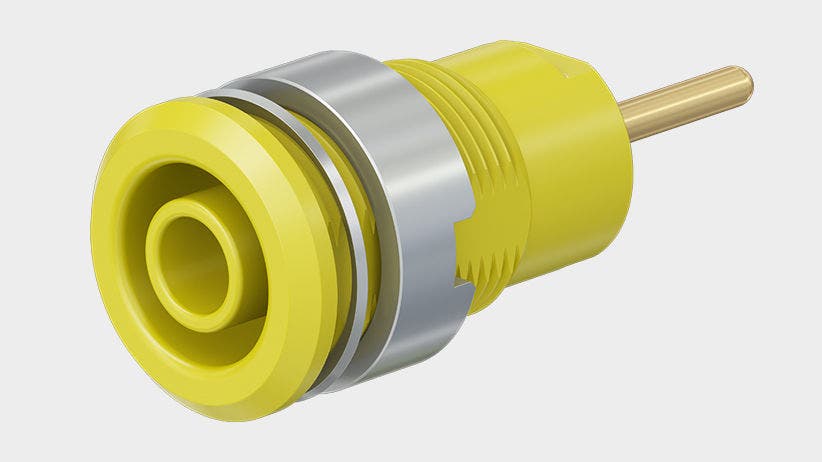

SLB4-R fra STAUBLI er en isoleret, rigid panelmonteret sokkel designet til at acceptere Ø4 mm fjederbelastede stik. Produktet er specificeret som en panelmonteret kontakt med fast isolerende hylster og maskinbearbejdet messingkontakt med guldbelægning.
Materialer og konstruktion
Kontaktmateriale: maskinbearbejdet messing (CuZn) med Au overfladebehandling.
Rund forbindelsesstift: Ø 1,9 mm.
Isolerende materiale: UL94 V-0.
Montering: soklen skrues i forborede paneler af plast, metal m.fl.
Elektriske karakteristika
Diameter af stiksystem: 4 mm.
Raterede værdier: 1000 V, CAT III, 24 A og 600 V, CAT IV, 24 A.
Testtilbehør i henhold til IEC EN 61010-2-030 (angivet i producentdokumentation).
Typiske anvendelser
Soklens direkte angivne anvendelse er til panelmontering i forborede paneler af plast, metal eller lignende, hvor der kræves en Ø4 mm kontakt, der accepterer fjederbelastede Ø4 mm stik. SLB4-R anvendes som indbyrdes monteret kontakt i sådanne paneler, som angivet i producentens tekniske oplysninger.
Tilbehør og montage
Varenummer / betegnelse: Item number 23.3010-*
Leveret samlemateriale: MUR/M12x0,75; SSP4 (angivet i datablad).
