Produktoversikt

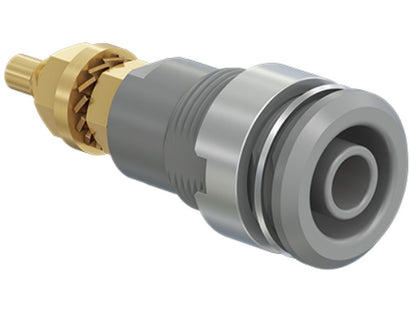

SLB4-G (varenr. 23.3020-28) er en isolert, rigid 4 mm panelmontert sokkel fra STAUBLI designet for å akseptere fjærbelastede 4 mm plugger med stiv isolerende hylse. Produktet er utført med maskinbearbeidet messingkontakt og en gullbelagt kontaktflate samt isolasjonsmateriale spesifisert som UL94 V-0. Sokkelen monteres ved å skrus inn i forhåndsborede paneler og har elektriske tilkoblinger via en M4-gjennomgående bolt samt et loddehull.
Funksjon og oppbygning
- Aksept av fjærbelastede Ø 4 mm plugger med rigid isolerende hylse.
- Maskinbearbeidet messingkontakt med Au-overflatebehandling (gull).
- Isolasjonsmateriale klassifisert UL94 V-0.
- Montering i paneler via skrue; tilkobling via M4-gjennomgående bolt og loddehull.
Dokumentasjon
Tekniske detaljer og offisiell dokumentasjon finnes i produsentens datablad: Se datablad fra produsenten.
Spesifikasjoner
- Produktnavn: SLB4-G (varenr. 23.3020-28)
- Diameter plugg-system: 4 mm
- Rated values: 1000 V, CAT III, 32 A / 600 V, CAT IV, 32 A
- Elektrisk kontakt: basismateriale CuZn (messing)
- Kontaktoverflate: Au (gullbelegg)
- Isolasjonsmateriale: UL94 V-0
- Gjenge: M4
- Tilkobling: M4-gjennomgående bolt og loddehull
- Testtilbehør: i henhold til IEC EN 61010-2-030
- Levert monteringsmateriale: 2x MU0,8D/M4; MUR/M12x0,75; SSP4; 2x U/M4; FS/M4
- Merk: Tilbehør nevnt i databladet: Tube spanner SS2; Tube spanner SS425
- Godkjenninger: UR
Kilde: STAUBLI datablad for SLB4-G (23.3020)
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
