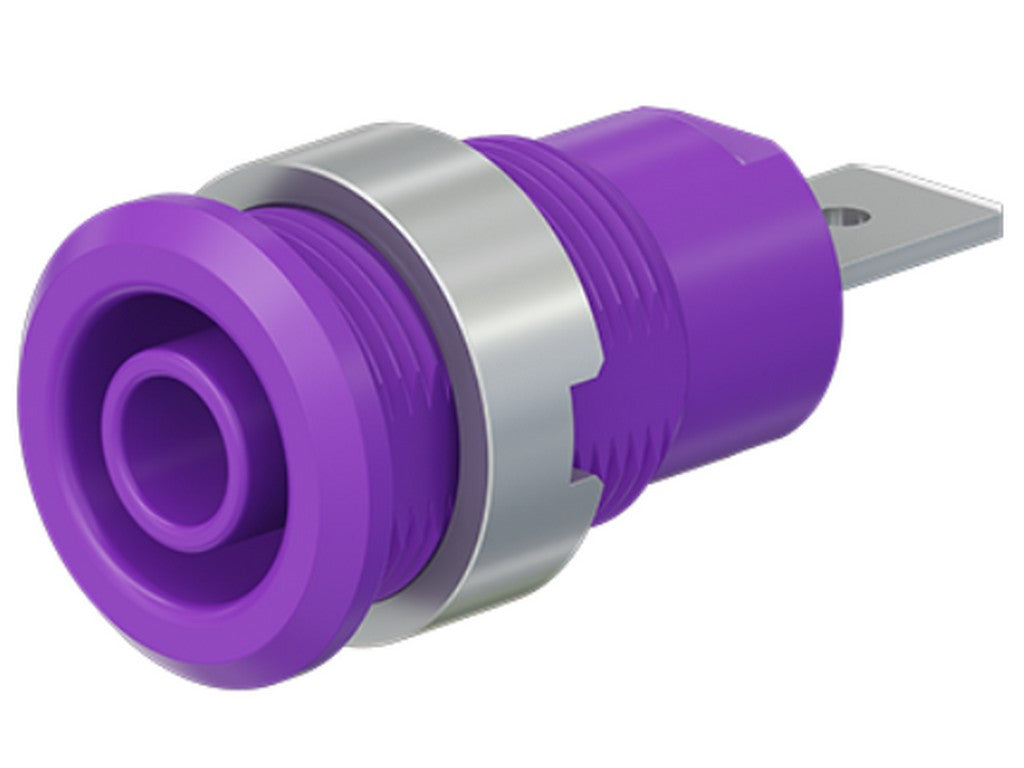

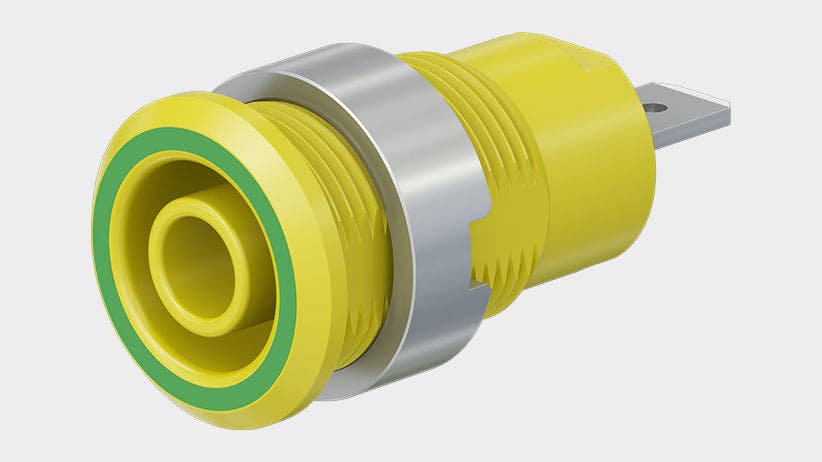

SLB4-F6,3/N-X fra STAUBLI er en panelmonteret, isoleret og stiv 4 mm sokkel designet til at acceptere fjederbelastede 4 mm stik med stiv isolerende hylster. SLB4-F6,3/N-X leveres som en skruefast sokkel til forborrede paneler af plastik, metal osv. Kontaktmaterialet er drejet messing med nikkeloverflade og CuZn som basismateriale. Isoleringsmaterialet er specificeret som UL94 V-0.
Dokumentation
For detaljerede tekniske data og producentinformation findes produktdatabladet fra STAUBLI:
Panelmontering i forborrede paneler af plast, metal mv. — soklen skrues fast i panelet.
Anvendelse som testtilbehør i overensstemmelse med IEC EN 61010-2-030 (angivet som test accessory i databladet).
Modtagelse af fjederbelastede Ø 4 mm stik med stiv isolerende hylster.
Konstruktion og elektriske egenskaber
Soklen er udført med drejet messingkontakt og nikkelforbehandlet overflade. Elektrisk kontaktmateriale er angivet som CuZn. Tilslutningen udføres via en flad tilslutningstunge med dimension 6,3 mm × 0,8 mm.
Specifikationer
Produktnavn: SLB4-F6,3/N-X
Varenummer: 49.7046-*
Diameter af stiksystem: 4 mm
Accept af stik: Fjederbelastede Ø 4 mm stik med stiv isolerende hylster
Kontaktmateriale: Drejet messing
Overfladebehandling kontakt: Ni (nikkel)
Basismateriale kontakt: CuZn
Isoleringsmateriale: UL94 V-0
Flad tilslutningstunge: 6,3 mm × 0,8 mm
Mærkeværdier: 1000 V, CAT III, 32 A / 600 V, CAT IV, 32 A
Leveret monteringsmateriale: MUR/M12x0,75
Testtilbehør i henhold til: IEC EN 61010-2-030 (angivet i datablad)
