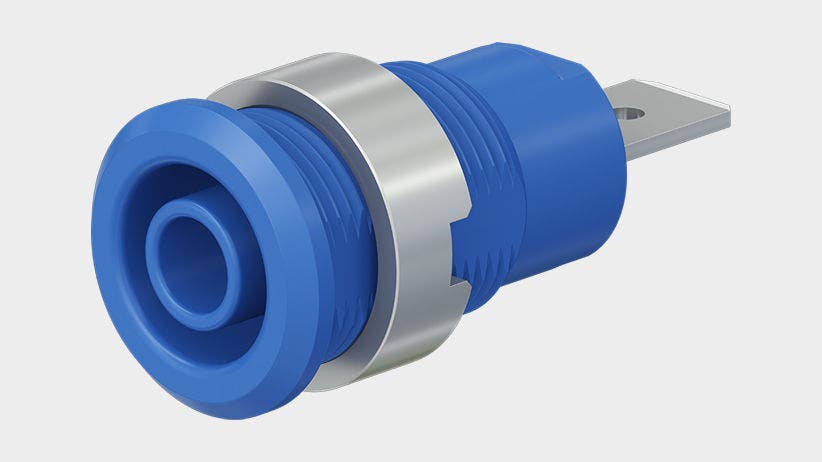

STAUBLI 49.7046-27
Dette er en isolert, fast panelmontert sikkerhetshylse for Ø 4 mm-systemer. Den brukes som en fast tilkobling i et panel eller kabinett, der man skal kunne sette inn en fjærbelastet Ø 4 mm-plugg med en stiv isolasjonskrage. I praksis er det en gjennomført og kontrollert måte å lage en sikker 4 mm-tilkobling på i måle- og testoppsett.
Hylsen monteres ved å skrus fast i forhåndsborede hull, og den er beregnet for plater og kabinetter i blant annet plast og metall. Tilkoblingen på baksiden skjer via en flat stikkforbindelse på 6,3 mm × 0,8 mm, slik at den er enkel å integrere i et profesjonelt oppsett. Kontaktpartiene er laget i dreid messing med nikkeloverflate, og dette er med på å beskrive den mekaniske og elektriske utførelsen av selve kontaktflaten.
Den er angitt til 1000 V, CAT III, 32 A og 600 V, CAT IV, 32 A. Dette er verdiene man typisk ser etter når komponenten skal inngå i testutstyr eller annet måleutstyr, der sikkerhet og korrekt spenningsklassifisering betyr noe. Det følger med monteringsdeler, og varen er listet med UR-godkjenning.
Typiske anvendelser
Ses ofte i paneler og kabinetter, der det skal lages en fast 4 mm sikkerhetsforbindelse til test, måling og annen elektrisk tilkobling.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 49.7046-27
- Type: Isolert, fast panelmontert sikkerhetshylse
- Ø 4 mm-system
- Til fjærbelastede Ø 4 mm-plugger med stiv isolasjonskrage
- Montering: Skrus fast i forhåndsborede paneler
- Tilkobling: Flat stikkforbindelse 6,3 mm × 0,8 mm
- Kontaktmateriale: Messing (CuZn)
- Kontaktflate: Nikkel (Ni)
- Merkedata: 1000 V, CAT III, 32 A
- Merkedata: 600 V, CAT IV, 32 A
- Medfølgende montasjemateriale: MUR/M12x0,75
- Godkjenning: UR
