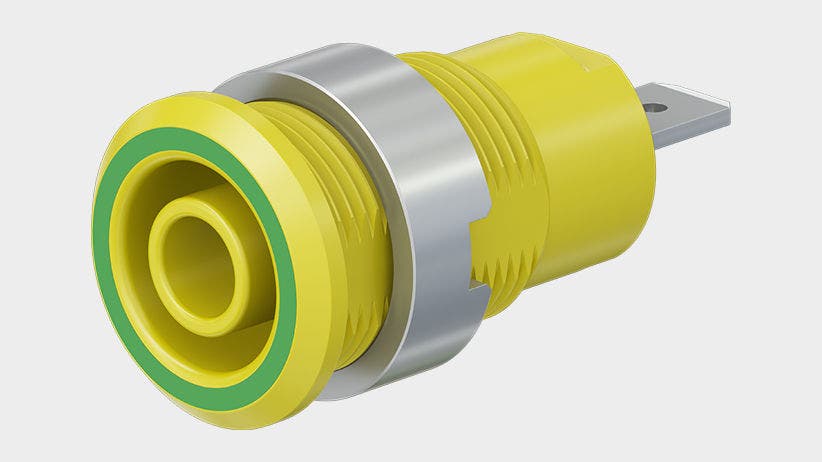

Denne isolerede, stive Ø4 mm-sokkel SLB4-F6,3/N-X fra STAUBLI er designet som en panelmonteret kontakt for at optage fjederbelastede Ø4 mm-stik med stiv isoleringshylse. Kontaktstykket er et drejet messingelement med nikkeleret kontaktflade. SLB4-F6,3/N-X monteres ved fastskruning i udstansede åbninger i paneler eller kabinetter.
Teknisk beskrivelse
SLB4-F6,3/N-X har en elektrisk mærkeværdi angivet i producentdokumentation og en mekanisk tilslutningsform, der medfører systematisk tilslutning via fladstik. Følgende egenskaber fremgår direkte af producentens materiale:
Stiv, isoleret Ø4 mm sokkel konstrueret til fjederbelastede Ø4 mm-stik
Kontaktmateriale: drejet messing (CuZn) med nikkeleret (Ni) overflade
Elektriske mærkeværdier: 1000 V (CAT III) / 600 V (CAT IV), 32 A
Tilslutning: fladstik 6,3 mm × 0,8 mm
Montering: fastskruning i paneludskæringer
Dokumentation
Tekniske detaljer og de angivne værdier er dokumenteret i Stäubli's produktdatablad:
SLB4-F6,3/N-X anvendes som panelmonteret sokkel til at modtage fjederbelastede Ø4 mm-stik med stiv isoleringshylse. Produktets tilslutningsform og monteringsmetode gør det egnet til direkte forbindelse via 6,3 × 0,8 mm fladstik i applikationer, hvor denne kombination af stik- og sokkeltype er specificeret af systemdesignet.
Specifikationer
Produktnavn: SLB4-F6,3/N-X
Artikelnummer: 49.7046-*
Diameter stiksystem: 4 mm
Bemærkede elektriske data: 1000 V (CAT III), 600 V (CAT IV), 32 A
Kontaktoverflade: Ni (nikkelbelagt)
Grundmateriale kontaktdel: CuZn (messing)
Isolationsmateriale: UL94 V-0
Tilslutning: Fladstik 6,3 mm × 0,8 mm
Montering: Fastskruning i plade- eller kabinetudskæringer
Medfølgende montagemateriale: MUR/M12x0,75
Zulassungen: UR (angivet i producentdokument)
