STAUBLI 23.3000-24

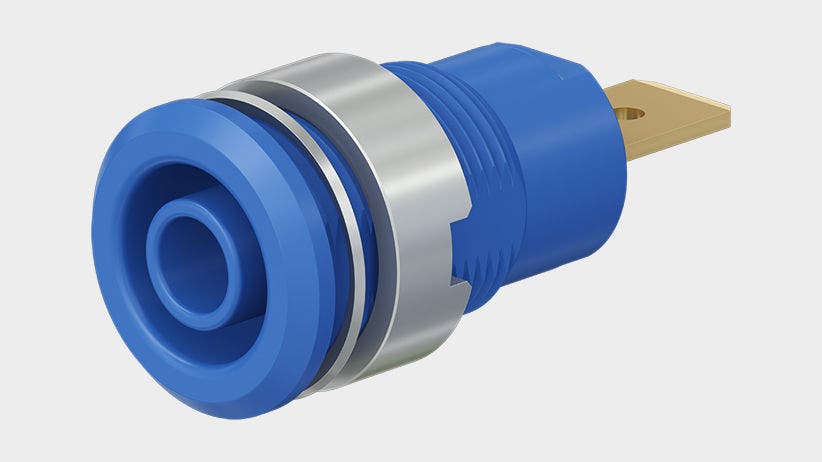

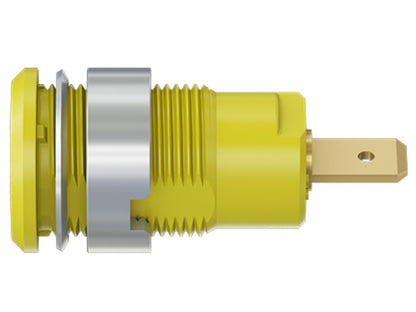

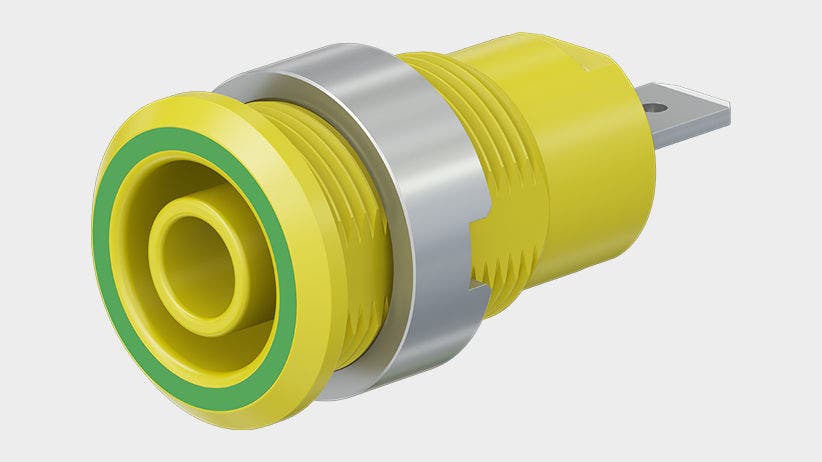

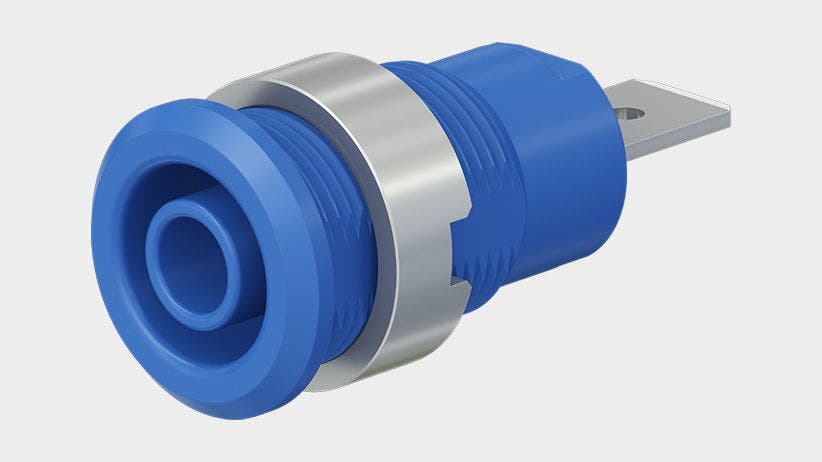

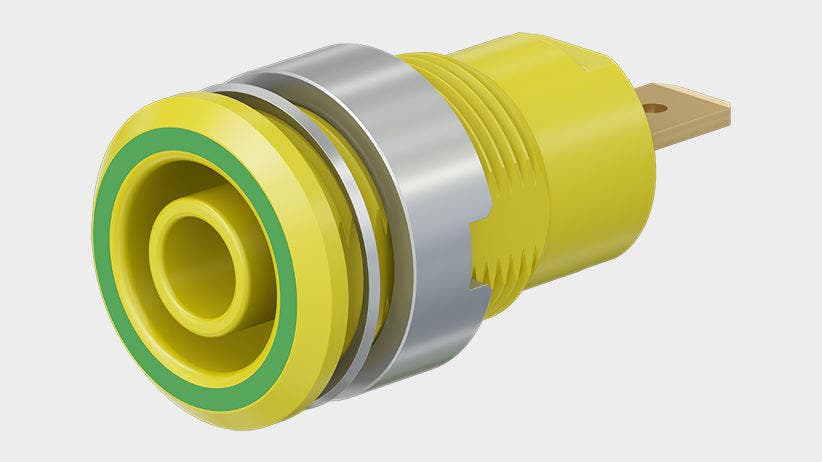

STAUBLI 23.3000-24 er en isolert, fast panelgjennomføring for Ø4 mm plugger. Den brukes når man vil føre en måle- eller tilkoblingsforbindelse sikkert ut gjennom et panel, slik at selve tilkoblingen sitter fast montert i fronten eller i et kapsling.
Gjennomføringen aksepterer fjærbelastede Ø4 mm plugger med stiv isolasjonshylse. Dette gjør den egnet i oppsett der man arbeider med testutstyr og andre profesjonelle forbindelser som skal kunne kobles til og fra mange ganger. Kontaktstykket er utført i bearbeidet messing med gullbelegg, noe som er en typisk konstruksjon i presisjonsforbindelser der man ønsker en stabil kontaktflate.
Den monteres i forborede paneler av plast, metall og lignende materialer og kobles via en flat tilkoblingsflik på 4,8 mm × 0,8 mm. Med merkeverdier på 1000 V, CAT III, 24 A og 600 V, CAT IV, 24 A er den beregnet for krevende elektriske test- og målesituasjoner, der sikkerhet og korrekt montering er viktig.
Leveres med monteringsmateriale, og dokumentasjonen angir også godkjenning etter UR.
Typiske bruksområder
- Panelmontering i test- og måleoppsett
- Faste tilkoblingspunkter i instrumenter og prøveutstyr
- Gjennomføring av Ø4 mm forbindelser i plast- og metallpaneler
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 23.3000-24
- Ø4 mm pluggsystem
- Aksepterer fjærbelastede Ø4 mm plugger med stiv isolasjonshylse
- Isolert, fast panelgjennomføring
- Kontaktmateriale: CuZn
- Kontaktflate: Au
- Tilkobling: flat tilkoblingsflik 4,8 mm × 0,8 mm
- Merkeverdier: 1000 V, CAT III, 24 A / 600 V, CAT IV, 24 A
- Monteres i forborede paneler av plast, metall m.v.
- Leveres med monteringsmateriale MUR/M12x0,75 og SSP4
- Godkjenninger: UR
