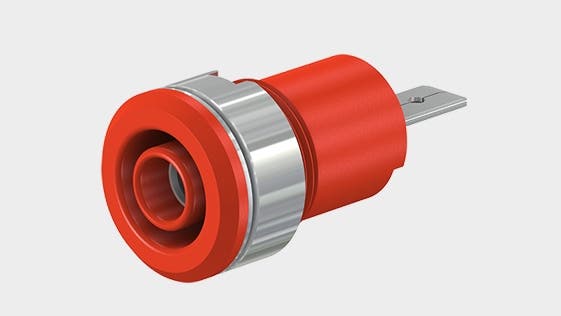

STAUBLI SLB4-F/A 23.3070-23
SLB4-F/A er en panelmontert bøssing for Ø 4 mm stikkontakter. Den brukes når man ønsker en fast tilkobling i et kabinett, et tavle eller et panel, slik at måleledninger eller testutstyr kan kobles til utenfra. Bøssingen skrus inn i et forhåndsboret hull i plast, metall og lignende materialer, og den er beregnet for fjærbelastede Ø 4 mm plugger med en stiv isolasjonskrage.
I praksis er det en komponent man velger når tilkoblingen skal være robust og sitte sikkert i panelet. Selve kontakten er utført i CuZn, og kontaktflaten er behandlet med nikkel. Dette gir en løsning som passer inn i test- og måleoppsett der det arbeides med standardiserte 4 mm tilkoblinger.
Tilkoblingen bak skjer via en flat tilkoblingsstang på 4,8 mm × 0,8 mm, som kan bøyes 90° én gang. Dette gjør monteringen mer fleksibel når det er begrenset plass bak panelet.
Typiske bruksområder
- Panelmonterte test- og målepunkter
- Elektriske oppsett med Ø 4 mm stikkontakter
- Montering i plast- og metallpaneler
Som testtilbehør er den angitt i henhold til IEC EN 61010-2-030.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 23.3070-23
- Diameter på pluggsystem: 4 mm
- For Ø 4 mm plugger med stiv isolasjonskrage
- Monteres i forhåndsboret panel
- Kontaktmateriale: CuZn
- Kontaktflate: nikkel
- Nominell spenning: 1000 V
- Kategorimerking: CAT III
- Nominell strøm: 24 A
- Tilkobling: flat tilkoblingsstang 4,8 mm × 0,8 mm
- Tilkoblingsstangen kan bøyes 90° én gang
- Medfølgende monteringsdeler: MUR/M12x0,75; SSP4
- Se datablad fra produsenten
