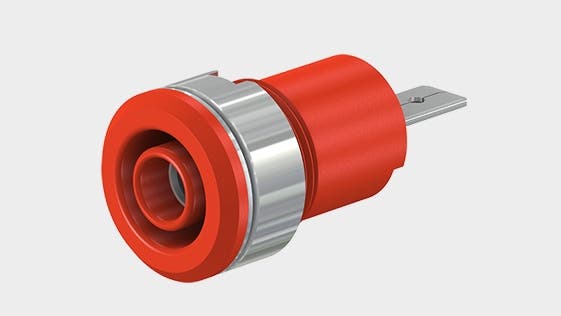

STAUBLI 23.3070-26
STAUBLI 23.3070-26 er en panelmontert 4 mm-sokkel for faste installasjoner i test- og måleutstyr. Den brukes når man ønsker en isolert tilkobling i et panel og samtidig kunne koble til 4 mm plugger med fjærende kontakt og fast isolasjonshylse.
Sokkelen er laget for å skrus inn i forhåndsborede paneler i plast, metall eller lignende materialer. Den er dermed egnet der man ønsker en fast og ryddig fronttilkobling som tåler gjentatt bruk i et profesjonelt miljø. Selve konstruksjonen er rigid og isolert, slik at forbindelsen holdes stabil i panelet.
Tilkoblingen skjer via en flat loddetapp på 4,8 x 0,8 mm, som kan bøyes én gang til 90°. Dette gjør det lettere å tilpasse montasjen bak panelet uten å endre den elektriske funksjonen. Kontaktflaten har Ni-overflate, og basismaterialet er CuZn.
Man bruker typisk denne typen sokkel i måleoppsett, testpaneler og annet utstyr hvor det arbeides med 4 mm-forbindelser og krav til sikker og oversiktlig innbygging. Den er angitt til 1000 V, CAT III og 24 A.
Typiske bruksområder
- Paneler for test og måling
- Fronttilkoblinger i laboratorie- og serviceutstyr
- Innbygging i plast-, metall- og lignende panelmaterialer
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 23.3070-26
- Panelmontert sokkel, SLB4-F/A
- Isolert og rigid
- For 4 mm plugger med fjærende kontakt og fast isolasjonshylse
- Monteres i forhåndsborede paneler
- Loddetapp: 4,8 x 0,8 mm
- Loddetappen kan bøyes 90° én gang
- Merkedata: 1000 V, CAT III, 24 A
- Kontaktflate: Ni
- Basismateriale: CuZn
- Datablad: Se datablad fra produsenten
