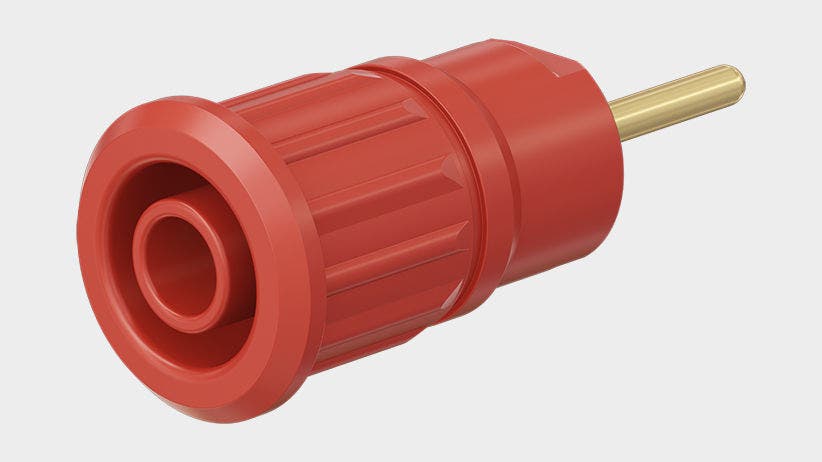

SEB4-R er en isoleret, fast Ø 4 mm trykmonteret sokkel designet til at modtage fjederbelastede Ø 4 mm stik med en stiv isolerende kappe. Kontakten er fremstillet i maskinbearbejdet messing (CuZn) med guldbelagt overflade (Au) på den elektriske kontakt. Soklen er beregnet til at blive presset ind i forborede paneler af plast, metal eller lignende. Forbindelse sker via en rund forbindelsesstift med diameter 1,9 mm.
Dokumentation
Yderligere tekniske data og godkendelser er specificeret i producentens datablad: Se datablad fra producenten
Teknisk beskrivelse
Isoleret, rigid Ø 4 mm trykmonteret sokkel, accepterer fjederbelastede Ø 4 mm stik
Kontaktmateriale: maskinbearbejdet messing (CuZn)
Overfladebehandling på kontakt: guldbelagt (Au)
Forbindelsesstift: rund, Ø 1,9 mm
Isoleringsmateriale klassificeret som UL94 V-0
Godkendelser: UR (opført i databladet)
Typiske anvendelser
Montering i forborede paneler af plast eller metal for at etablere en fast, trykmonteret kontaktindsættelse.
Modtagelse af fjederbelastede Ø 4 mm stik via soklens stive isolerende kappe.
Specifikationer
Varenummer: 23.3130-*
Diameter plug-system: 4 mm
Rangerede værdier: 1000 V, CAT III, 32 A
Rangerede værdier: 600 V, CAT IV, 24 A
Elektrisk kontakt overflade: Au (guldbelagt)
Basis materiale for kontakt: CuZn (maskinbearbejdet messing)
Isoleringsmateriale: UL94 V-0
Forbindelsesstift diameter: 1,9 mm
Godkendelser: UR
Bemærkede tilbehør (opført i datablad): Press-in tool MB4-S
