STAUBLI 23.3150-21

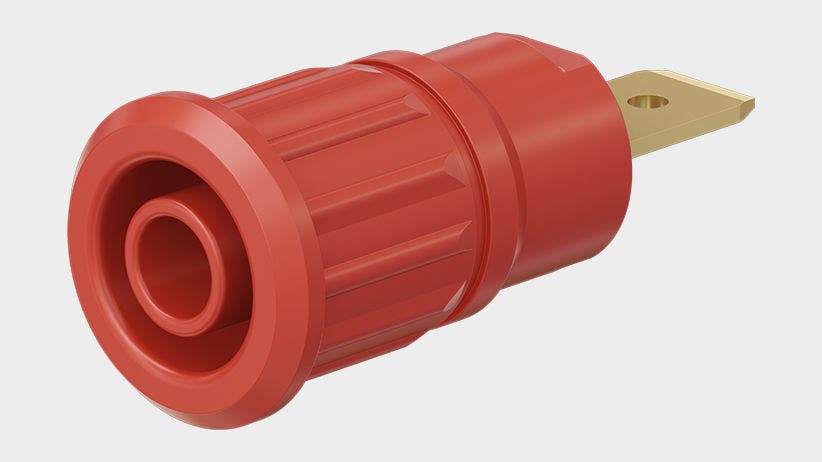

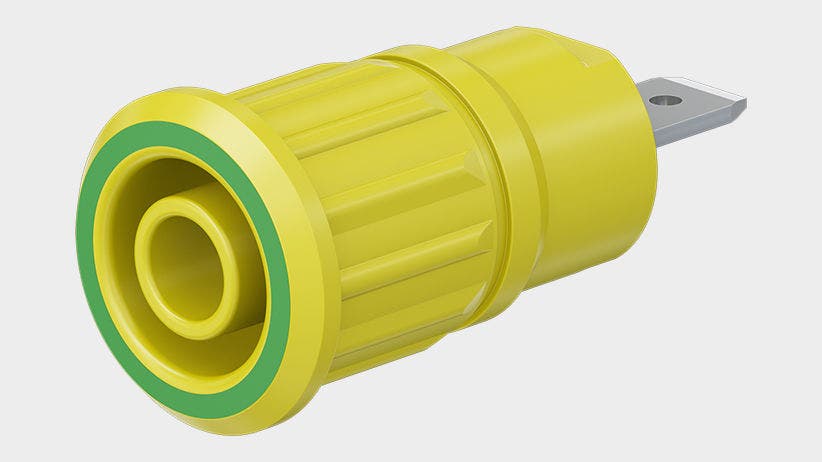

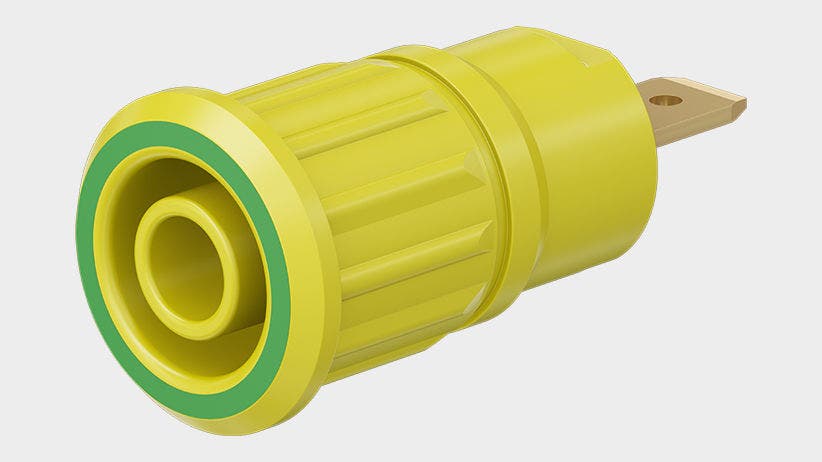

STAUBLI 23.3150-21 er en isolert, fast Ø4 mm panelgjennomføring for måle- og testtilkoblinger. Den brukes når man vil føre en 4 mm tilkobling gjennom et panel og samtidig ha en sikker og stabil forbindelse på baksiden. Gjennomføringen tar imot fjærende Ø4 mm plugger med stiv isolasjonskrage, slik at den passer inn i vanlige profesjonelle testoppsett.
Den monteres ved å presses inn i forhåndsborede paneler i blant annet plast og metall. På tilkoblingssiden er det en flat tilkoblingstang på 6,3 mm × 0,8 mm, som gjør den enkel å koble videre til resten av installasjonen. Denne typen oppbygging ser man ofte i testutstyr, tavler og annet måleutstyr, hvor det både skal være god kontakt og en pen panelmontering.
Kontaktmaterialet er bearbeidet messing med base i CuZn og en gullbelagt kontaktflate. Isolasjonen er angitt som UL94 V-0, og det er en relevant detalj når komponenten inngår i utstyr hvor man arbeider med elektriske målinger under faste krav til sikkerhet og oppbygging.
De elektriske dataene er 1000 V, CAT III, 32 A og 600 V, CAT IV, 32 A. Dette gjør gjennomføringen relevant i oppbygginger hvor det stilles krav til både spenningsnivå og bruksområde. Tilbehør omfatter flate kabelsko FSH6,3x0,8 samt presseverktøyet MB4-S.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 23.3150-21
- Produkttype: Isolert, fast Ø4 mm panelgjennomføring
- Til Ø4 mm plugger med stiv isolasjonskrage
- Montering: Pressses inn i forhåndsborede paneler av plast, metall m.m.
- Tilkobling: Flat tilkoblingstang 6,3 mm × 0,8 mm
- Kontaktmateriale: Bearbeidet messing
- Basismateriale: CuZn
- Kontaktflate: Au
- Isolasjonsmateriale: UL94 V-0
- Merkespenning: 1000 V, CAT III, 32 A
- Merkespenning: 600 V, CAT IV, 32 A
- Tilbehør: FSH6,3x0,8; MB4-S
