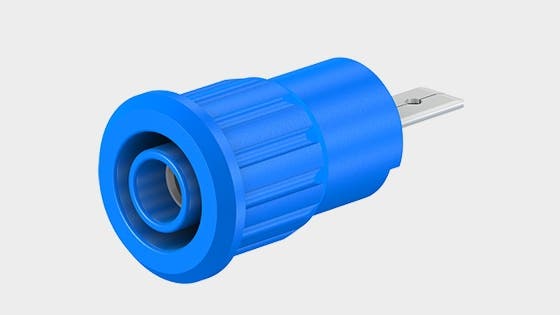

SEB4-F/A (varenr. 23.3160-*) fra STAUBLI er en isoleret, rigid press-in sokkel beregnet til at modtage fjederbelastede Ø 4 mm stik med rigid isolerende hylster. Sokkelens elektriske kontakt er udført i messing (CuZn) med nikkel-overfladebehandling. Soklen presses i præ-borede paneler af plast, metal eller lignende materialer for mekanisk montering. Den elektriske tilslutning udføres via en flad tilslutningstunge på 4,8 mm × 0,8 mm, som kan vinkles én gang til 90°.
Teknisk og sikkerhedsrelateret information
Diameter for plug-system: 4 mm
Rangerede værdier: 1000 V, CAT III og 24 A
Kontaktmateriale: CuZn (messing) med Ni-overflade
Flad tilslutningstunge 4,8 mm × 0,8 mm, kan bøjes én gang til 90°
Godkendelser/klassifikation: Omtalt som testtilbehør i henhold til IEC EN 61010-2-030; godkendelse UR er angivet
Typiske anvendelser
SEB4-F/A er specificeret som testtilbehør i overensstemmelse med IEC EN 61010-2-030 og er derfor velegnet til montage som en trykmonteret sokkel, hvor man skal etablere en fast, isoleret forbindelse for fjederbelastede Ø 4 mm stik. Beskrivelsen i producentdokumentationen angiver direkte anvendelsen som testtilbehør.
Dokumentation
Yderligere tekniske detaljer og producentens oplysninger findes i databladet fra STAUBLI.
