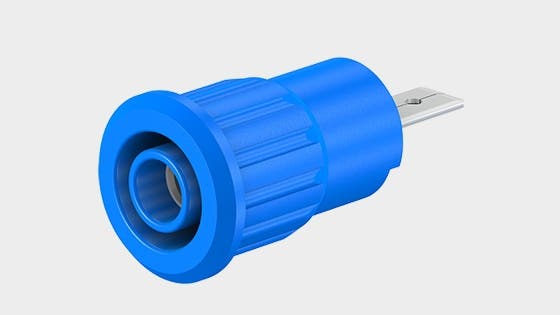

SEB4-F/A fra STAUBLI er en isoleret, rigid press-in-sokkel designet til at acceptere fjederbelastede Ø4 mm stik. Soklen er udført i pladebearbejdet messing med nikkelbelagt elektrisk kontakt og har en fast isolerende hylster. Produktet monteres ved indpresning i forudborede paneler af plast, metal eller lignende materialer.
Funktion og opbygning
Accept af plug-system: Ø4 mm (fjederbelastede stik)
Materiale: Pladebearbejdet messing (angivet som CuZn for kontaktens basemateriale)
Overfladebehandling: Nikkel (kontaktflade)
Elektrisk forbindelse: Flad tilslutningsfligel 4,8 mm × 0,8 mm, kan kun bøjes 90° én gang
Montering: Indpresning i forudborede paneler af plast, metal eller lignende
Dokumentation
Tekniske detaljer og komplet produktinformation fremgår af producentens datablad: Se datablad fra producenten
Typiske anvendelser
SEB4-F/A anvendes til panelmonterede forbindelser hvor der kræves en fast, isoleret sokkel til fjederbelastede Ø4 mm stik. Monteringsmetoden og den flade tilslutningsflig gør produktet egnet til installation i forudborede paneler af plast eller metal, hvor en enkelt 90° bøjning af tilslutningsfligen kan være nødvendig.
Specifikationer
Produktnavn: SEB4-F/A (varenummer 23.3160-*)
Diameter plug-system: 4 mm
Rated values: 1000 V, CAT III, 24 A
Kontaktmateriale (base): CuZn (messing plade)
Kontaktoverflade: Ni (nikkel)
Tilslutningsfligel: 4,8 mm × 0,8 mm, kan bøjes 90° én gang
Montering: Press-in i forudborede paneler (plast, metal osv.)
Testtilbehør: i henhold til IEC EN 61010-2-030 (angivet i datablad)
