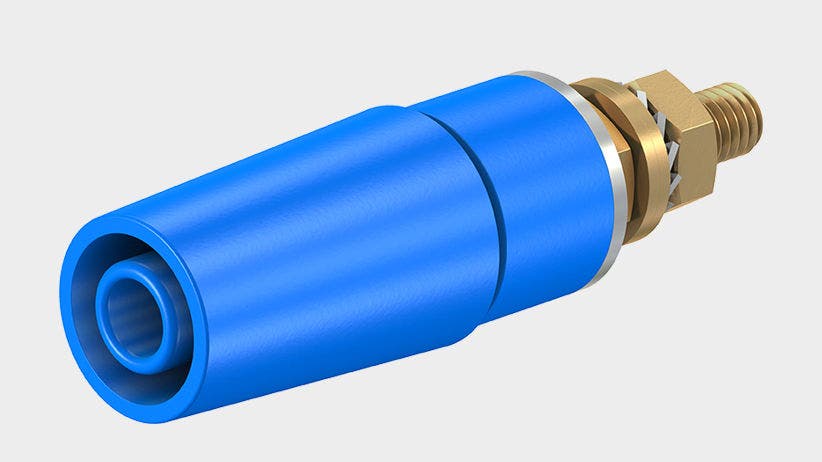

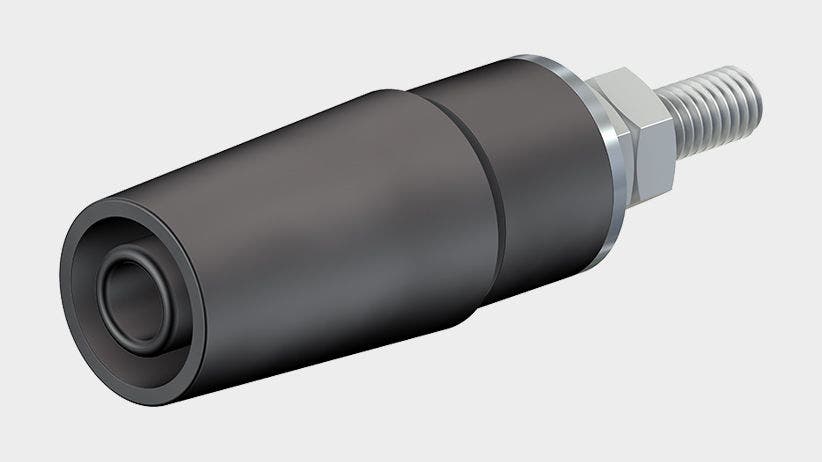

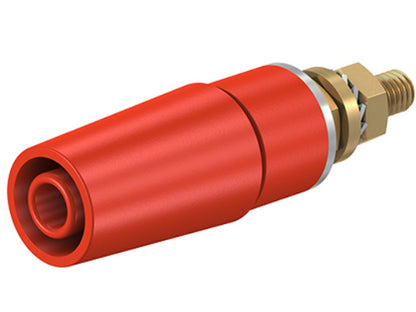

STAUBLI SAB4-G
SAB4-G er en isolert, fast monteringssocket for 4 mm plugger. Den brukes der man vil ha et fast test- eller tilkoblingspunkt i en panelplate, slik at en fjærbelastet 4 mm plugg med stiv isolasjonshylse kan settes sikkert i.
Sokkelen monteres overflatemontert i forhåndsborede paneler av plast, metall og lignende. Tilkoblingen skjer via en M4-gjengebolt, slik at den kan bygges inn som en del av et fast oppstillingsmiljø. Dette gjør den velegnet i testoppsett og andre profesjonelle anlegg, hvor forbindelser skal være stabile og enkle å jobbe med.
Kontaktflaten er utført i maskinert messing med gullbelegg, og grunnmaterialet er CuZn. Dette er relevant informasjon, fordi det sier noe om selve kontaktens oppbygning og materialvalg. SAB4-G er dessuten angitt som testtilbehør i henhold til IEC EN 61010-2-030 og er spesifisert til 1000 V, CAT II og 32 A.
Monteringsmateriale medfølger, og i dokumentasjonen nevnes også en rørnøkkel SS2 som tilbehør.
Typiske bruksområder
Brukes i faste paneler og testoppsett, der det ønskes en 4 mm tilkobling med isolert og robust oppbygning.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 23.3050-22
- 4 mm monteringssocket
- Isolert og fast utførelse
- Aksepterer fjærbelastede Ø 4 mm plugger med rigid insulating sleeve
- Overflatemonteres i forhåndsborede paneler
- M4 gjengebolt
- Kontaktmateriale: CuZn
- Kontaktflate: gullbelagt (Au)
- Rated values: 1000 V, CAT II, 32 A
- Test accessory according to IEC EN 61010-2-030
- Supplied assembly material medfølger
- Tilbehør: Rørnøkkel SS2
- Se datablad fra produsenten
