STAUBLI 15.0152

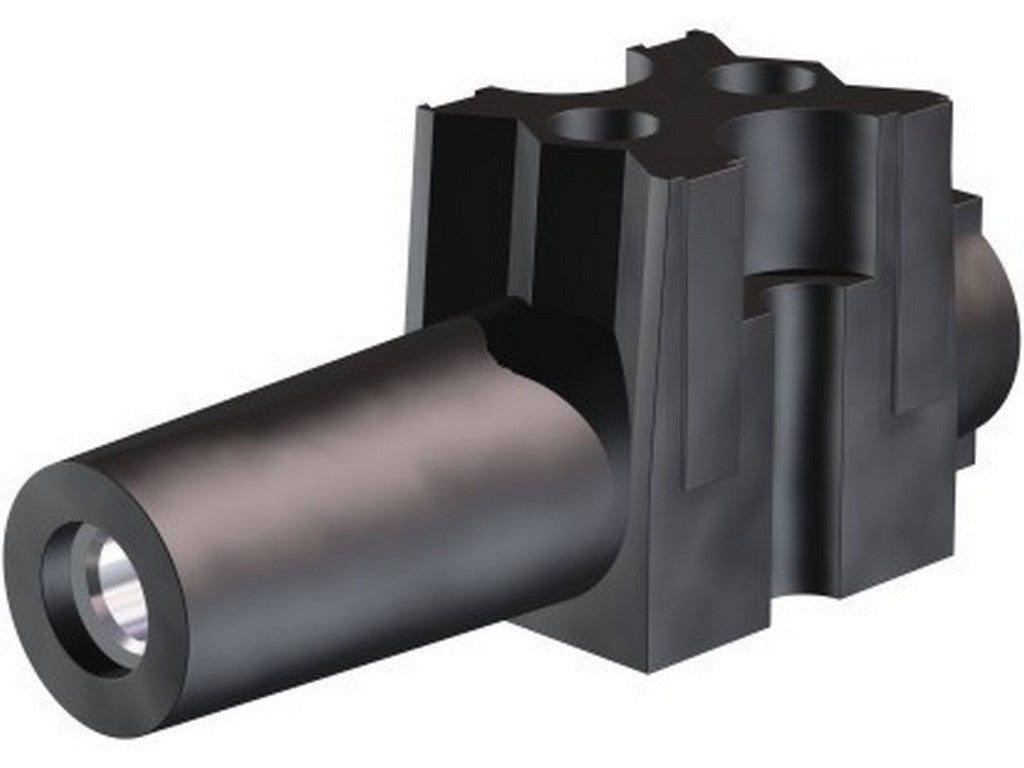

STAUBLI 15.0152 er en sokkelmodul for P1/100-serien av runde pluggforbindelser. Den brukes som den faste motparten i en pluggforbindelse, hvor ledningen avsluttes med skrueforbindelse. I praksis er det den delen man monterer i et anlegg eller en enhet, når det skal kunne lages en robust avbrytbar kraftforbindelse.
Modulen er beregnet for ledertverrsnitt på 16 mm², 25 mm²/6 AWG og 4 AWG og er angitt til 100 A, eller 130 A med derating, ved 600 V. Dette gjør den relevant i installasjoner hvor det skal overføres høy strøm på en kontrollert og sikker måte.
I den type miljø er kontaktkvalitet viktig. Her er kontaktmotstanden angitt til 150 µΩ, og kontaktmaterialet er messing med sølvbelegg. Samtidig er kortslutningsstrømmen opplyst til 2,2 kA/1 s, og isolasjonsmaterialet er PC med UL94-V0-klassifisering. Dette bidrar til å forklare hvorfor modulen er velegnet i profesjonelle strømførende forbindelser, hvor både elektriske og mekaniske krav spiller inn.
Temperaturområdet går fra -40 °C til +125 °C, så den kan inngå i løsninger som skal fungere i et bredt spekter av driftsforhold.
Typiske bruksområder
Pluggmoduler som denne brukes når man ønsker en avbrytbar forbindelse for effekt- og energioverføring i P1/100-systemet. Det er spesielt relevant i oppbygninger hvor man vil kunne montere, service eller skifte ut deler uten å arbeide direkte på en fast, permanent lederforbindelse.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 15.0152
- Produkt: sokkelmodul P1/100-BS til P1/100 rund pluggforbindelsesfamilien
- Tilkobling: skrueforbindelse
- Ledertverrsnitt: 16 mm², 25 mm²/6 AWG, 4 AWG
- Nominell strøm: 100 A
- Nominell strøm ved derating: 130 A
- Nominell spenning: 600 V
- Kontaktmotstand: 150 µΩ
- Kontaktmateriale: messing, sølvbelagt
- Kortslutningsstrøm: 2,2 kA/1 s
- Testspenning: 3,51 kV (50 Hz, 1 min.)
- Isolasjonsmateriale: PC
- Flammeklasse: UL94-V0
- Temperaturområde: -40 °C til +125 °C
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
