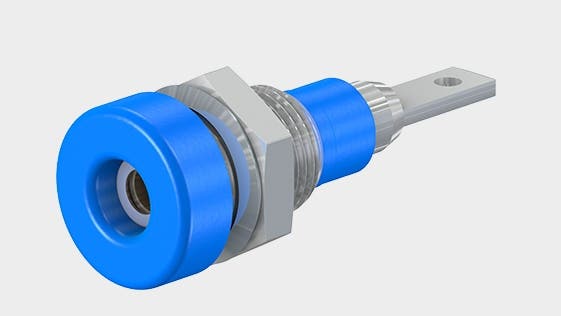

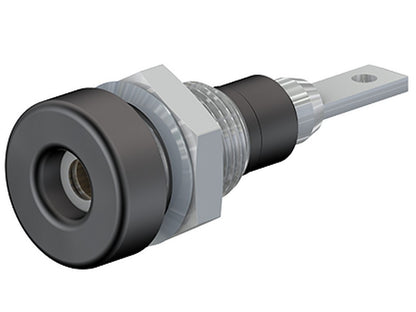

STAUBLI LB-IF2R panelmontert 2 mm socket
LB-IF2R er en isolert panelmontert socket til 2 mm-forbindelser. Den brukes når man ønsker en fast og sikker tilkobling i et panel eller kabinett, men samtidig ha en kompakt forbindelse som er enkel å jobbe med i test- og måleoppsett. Her er det snakk om en skruefast montering i forborede hull, slik at den sitter stabilt i fronten på utstyr eller i en innkapsling.
Innvendig er kontakten bygget opp med en fjærbelastet MULTILAM-kontakt, som er laget for god kontaktflate og stabil elektrisk forbindelse. Selve sokkelen er bearbeidet i messing, og kontaktflaten er overflatebehandlet med Optalloy. Dette gir en løsning som er velegnet når tilkoblingen skal være pålitelig og samtidig tåle noe fysisk bruk i en profesjonell konstruksjon.
Tilkoblingen skjer via en flat lodde-/tilkoblingstapp på 2,8 x 0,8 mm. Den ytre gjengestikken er M6x0,5, og det er en metallgjengemutter på isolasjonen. Dette gjør den enkel å montere mekanisk når den skal inngå som fast del av et panel eller et måleoppsett.
LB-IF2R er spesielt relevant i utstyr der man jobber med 2 mm-testtilbehør og ønsker en innebygd, isolert kontakt med tydelig og kontrollert tilkobling.
Typiske bruksområder
- Panelmontering i test- og måleutstyr
- Innebygning i kabinetter og enclosures
- Profesjonelle oppsett med 2 mm-forbindelser
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 23.0060-21
- Type: Isolert panelmontert socket
- Diameter på pluggsystem: 2 mm
- Kontakt: Fjærbelastet MULTILAM
- Montering: Skrumonteres i forborede paneler eller kabinetter
- Tilkobling: Flat tilkoblingstapp 2,8 x 0,8 mm
- Rated values: 30 V AC / 10 A
- Rated values: 60 V DC / 10 A
- Overflatebehandling av kontakt: Optalloy
- Basismateriale for kontakt: CuZn
- Gjenge: M6x0,5
- Komponentdeler: BI-LB-IF2R, MU/M6x0,5, SP2
- Datablad: Se datablad fra produsenten
