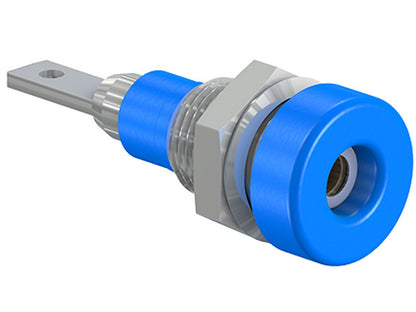

Stikkontakt m/lamell 2mm LB-IF2R blå - 30V AC/60V DC - 10A CATI

Produktoversigt

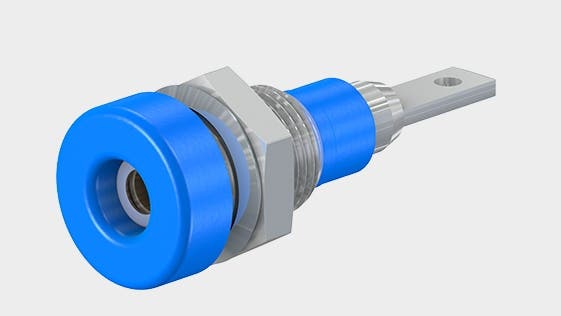

Panel-mount socket LB-IF2R fra STAUBLI er en isoleret Ø 2 mm sokkel med en fjederbelastet MULTILAM-kontakt. Produktet er automonte­ringsvenligt konstrueret med maskinbearbejdet messing og en metalgevindjakke på isoleringen. LB-IF2R leveres med en flad forbindelsestap dimensioneret 2,8 mm x 0,8 mm og er beregnet til skrue­montage i forborede paneler.

Teknisk beskrivelse

• Isoleret sokkel, diameter for plug-system: 2 mm
• Kontaktprincip: fjederbelastet MULTILAM
• Materiale kontakt: maskinbearbejdet messing (CuZn)
• Metal gevindjakke på isoleringen
• Flad forbindelsestap: 2,8 mm x 0,8 mm
• Gevind for pane­lmontering: M6x0,5 (oplyst i databladet)
• Mærkeværdi: angivet af producenten som 23.0060-*

Typiske anvendelser

LB-IF2R er, som angivet af producenten, beregnet til skrue­montering i forborede paneler og benyttes som en isoleret Ø 2 mm sokkel med fjederkontakt. Databladet nævner også en flat forbindelsesmuffe (FSH2,8x0,8) som tilbehør til tilslutning via den flade tap.

Dokumentation

Produktets tekniske oplysninger og mål er dokumenteret i producentens ét-sides datablad. For detaljeret reference: Se datablad fra producenten.

Specifikationer

• Produktnavn: LB-IF2R
• Producent: STAUBLI
• Varenummer: 23.0060-*
• Diameter plug-system: 2 mm
• Kontakttype: fjederbelastet MULTILAM
• Materiale kontakt: CuZn (maskinbearbejdet messing)
• Overfladebehandling kontakt: Optalloy
• Flad forbindelsestap: 2,8 mm x 0,8 mm
• Gevind: M6x0,5
• Mærke- / angivne værdier: 30 VAC / 10 A og 60 VDC / 10 A
• Komponentdele oplyst: BI-LB-IF2R; MU/M6x0,5; SP2
• Testtilbehør i henhold til: IEC EN 61010-2-030 (angivet i databladet)
• Tilbehør nævnt: Flat connecting receptacle FSH2,8x0,8
