Produktoversikt

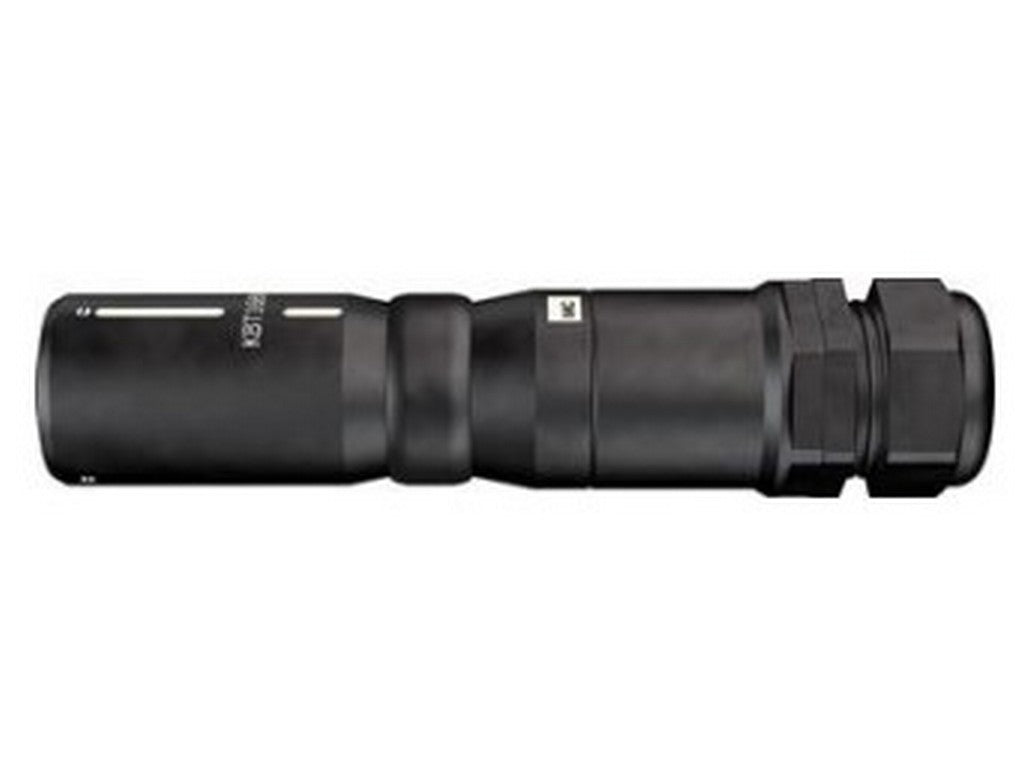

Denne beskrivelsen omhandler KBT16BV-AX/M40/150-185, en rund, isolert Powerline-kontakt i Stäubli 16BV-familien. Produktet er angitt i Stäublis offisielle 16BV-brosjyre under ordre nr. 15.0654 og anvender en nominell pin/socket-Ø på 16 mm.Teknisk beskrivelse
Stäubli 16BV-familien benytter MULTILAM-kontaktteknologi og er dokumentert i produsentens produktbrosjyre for Round connector 16BV. Brosjyren angir følgende egenskaper for familien, som også gjelder for KBT16BV-AX/M40/150-185, der ikke annet er angitt:- Rated voltage: AC 1000 V / DC 1500 V
- Rated current: opp til 530 A (avhengig av kabeltverrsnitt)
- Nominell pin/socket diameter: 16 mm
- Tilgjengelige tilkoblingstyper: AxiClamp og crimp
- Bajonettlåsning (bayonet lock)
- Kontaktteknologi: MULTILAM
Typiske anvendelser
Bruksområdene er dokumentert i Stäublis brosjyre og angis som:- Bruk i koblingsanlegg
- Bruk i testfelt
- Bruk i nødstrømsforsyningssystemer i lavspenningsområdet
Dokumentasjon
For offisielle spesifikasjoner, deleoversikt og dimensjoner henvises til produsentens brosjyre. Se datablad fra produsentenSpesifikasjoner
- Produsent: STAUBLI
- Produsentens varenummer/ordre nr.: 15.0654 (KBT16BV-AX/M40/150-185 som listet i brosjyren)
- Familie: 16BV rund isolert (Powerline)
- Rated voltage: AC 1000 V / DC 1500 V
- Rated current: opp til 530 A (avhengig av kabeltverrsnitt)
- Nominell pin/socket-Ø: 16 mm
- Tilkoblingstyper: AxiClamp og crimp
- Kontaktteknologi: MULTILAM
- Grad av beskyttelse: IP2X (umated), IP65 (mated)
- Temperaturområde (familie): -40 °C … +90 °C
- Konduktortverrsnitt (crimp/AxiClamp): 50 mm² – 240 mm²
- Mating cycles: opp til 5000 (avhengig av driftsforhold)
