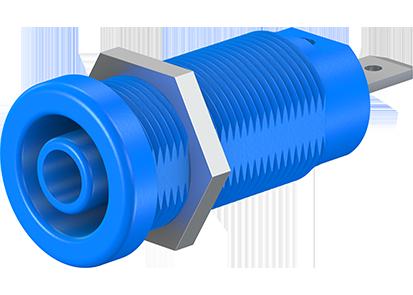

STAUBLI XEF-1R panelmonteringsbøssing
STAUBLI XEF-1R er en isolert, fast 4 mm panelbøssing for måle- og testoppsett, der man ønsker en sikker og permanent tilkobling gjennom et panel. Den monteres i forborede paneler og tar imot fjærbelastede 4 mm plugger med stiv isolasjonskrage. I praksis gjør dette den egnet når forbindelsen skal være enkel å koble til utenfra, men likevel sitte fast og ordentlig isolert i selve panelet.
Kontaktflaten er utført i maskinbearbeidet messing med nikkeloverflate. Dette er en vanlig og robust oppbygning i testtilbehør, hvor det både stilles krav til ledeevne og mekanisk holdbarhet. Tilkoblingen på baksiden skjer via en flat tilkoblingstapp på 4,8 x 0,8 mm, og databladet angir også gjenger M12x0,75.
Det er snakk om et testtilbehør i henhold til IEC EN 61010-2-030, og den er angitt til 1000 V, CAT IV og 24 A. Dette er opplysninger som er relevante når komponenten skal inngå i profesjonelt testutstyr, hvor både spenning, strøm og sikkerhetsoppbygning skal være på plass.
Tilbehør som FSH4,8x0,8 flat kabelsko og SS2 rørtang er nevnt i produsentens dokumentasjon, og det er også angitt UR-godkjenning.
Typiske bruksområder
- Panelmontering i test- og måleutstyr
- Gjennomføring for 4 mm pluggforbindelser i kabinetter og paneler
- Oppbygging av faste målepunkter i elektriske testoppsett
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 66.9665-23
- Produkt: XEF-1R
- Type: Isolert, fast panelmonteringsbøssing
- Plugg-system: 4 mm
- Aksepterer: Fjærbelastede 4 mm plugger med stiv isolasjonskrage
- Montering: For skruefeste i forborede paneler
- Tilkobling: Flat tilkoblingstapp 4,8 x 0,8 mm
- Gjenger: M12x0,75
- Kontaktmateriale: Maskinbearbeidet messing (CuZn)
- Overflatebehandling: Nikkel (Ni)
- Nominelle verdier: 1000 V, CAT IV, 24 A
- Standard: IEC EN 61010-2-030
- Godkjenning: UR
- Se datablad fra produsenten
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
