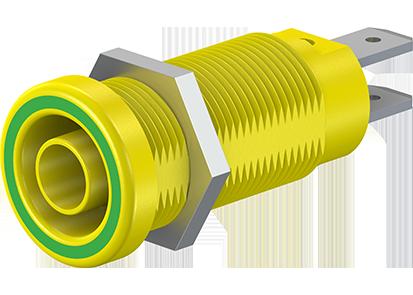

STAUBLI XEB-1R panelmontert sokkel
STAUBLI XEB-1R er en isolert panelbøssing for Ø4 mm pluggsystemet. Den brukes når man ønsker et fast måle- eller tilkoblingspunkt i et panel, hvor en plugg kan settes direkte inn utenfra. I praksis er det en robust gjennomføring for panelmontasje, som skrus fast i et forhåndsboret hull.
Bøssingen er beregnet for fjærbelastede Ø4 mm plugger med stiv isolasjonskrage. Inne i bøssingen sitter to isolerte, halvsirkelformede kontakter, som forbindes med hverandre når en plugg settes inn. Dette gir en switch-funksjon, som kan være nyttig i en testoppstilling eller i en installasjon, hvor forbindelsen skal endre seg når en plugg tilkobles.
Den elektriske kontaktflaten er forniklet, og den elektriske tilkoblingen skjer via to flate tilkoblingsben på 4,8 mm × 0,8 mm. Selve montasjen skjer med gjenger M12x0,75, og bøssingen er tenkt for paneler i plast, metall eller lignende materialer.
Med merkingen 1000 V, CAT IV og 20 A er den rettet mot profesjonelle miljøer, hvor både sikkerhet og tydelig oppbygning av test- og tilkoblingspunkter er viktig.
Typiske anvendelser
- Panelmonterte tilkoblingspunkter i test- og måleoppstillinger
- Fast montering i instrumentpaneler og tavler
- Tilkobling med Ø4 mm plugger i profesjonelle el- og laboratoriemiljøer
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 66.9131-20
- Produktnavn: XEB-1R panel-mount socket
- Pluggsystem: Ø4 mm
- Isolert, rigid panelbøssing
- Aksepterer spring-loaded Ø4 mm plugs med rigid insulating sleeve
- Kontaktfunksjon: switch function
- Kontaktmateriale: CuZn / messing
- Kontaktflate: forniklet
- Tilkobling: 2 x flat connecting tab 4,8 mm × 0,8 mm
- Montasjegjenger: M12x0,75
- Rated values: 1000 V, CAT IV, 20 A
- Monteres i forhåndsborede paneler av plast, metall eller lignende materialer
- Datablad: Se datablad fra produsenten
